用单片机构成一个简单实用学生坐姿矫正仪

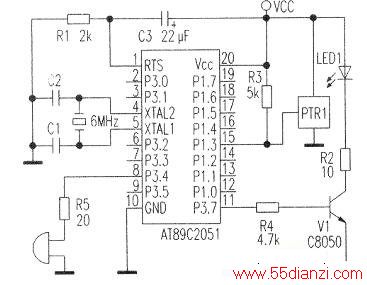

　　采用单片机加少许元件构成了一个简单实用的学生坐姿矫正仪。硬件电路见附图。

　　
　　采用AT89C2051单片机控制。P3.7口输出大约38kHz的脉冲信号，驱动红外发光管LED1。接收管PTR1是一体化的红外接收头。安装时让红外发光管和接收头构成反射式传感器。
　　
　　当学生的坐姿不正确，即头离书本太近时，LED1发出的38kHz红外光被学生的头部或脸部反射回来，照到PrRl上。由于接收头的中心频率是38kHz，所以接收头PTR1输出低电平，将单片机的P1.3脚拉低。经内部程序判断后在单片机的P3.4口输出lOOms的高电平，驱动蜂鸣器发声，提醒学生改正坐姿。
　　

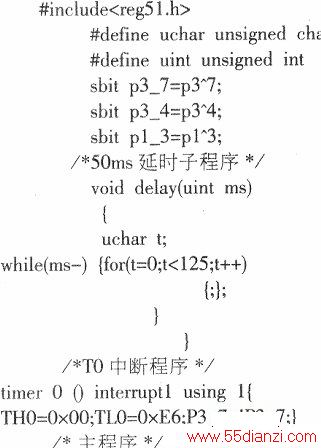

　　单片机的定时器TO工作于方式2来产生大约38kHz的方波信号。程序用FRANKLIN C15编写。程序清单如下：
