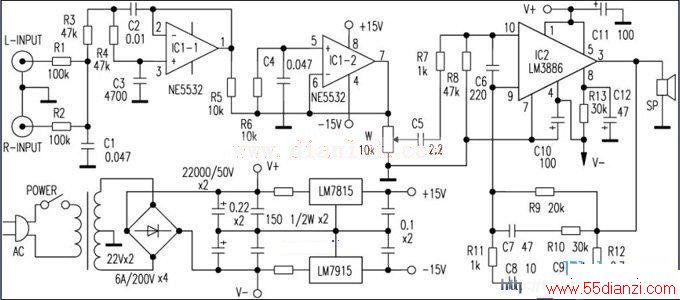

本电路即为LM3886配合NE5532前置级制作的一台重低音功率放大器,搭配重低音音箱可获得较好的听音效果。LM3886是大功率单声道音频功率放大集成电路,11脚单列直插式封装,内部具有完善的保护电路。在70V电源时,可在8Ω负载上输出50W的连续平均功率,非常适合制作低音放大器。电路图如下:
本文关键字:功放 音频功率放大-放大器,单元电路 - 音频功率放大-放大器
