电子吆喝器(LM386、PT-8830)
点击数：7172 次 录入时间：03-04 12:03:42 整理：http://www.55dianzi.com 娱乐-游戏电路

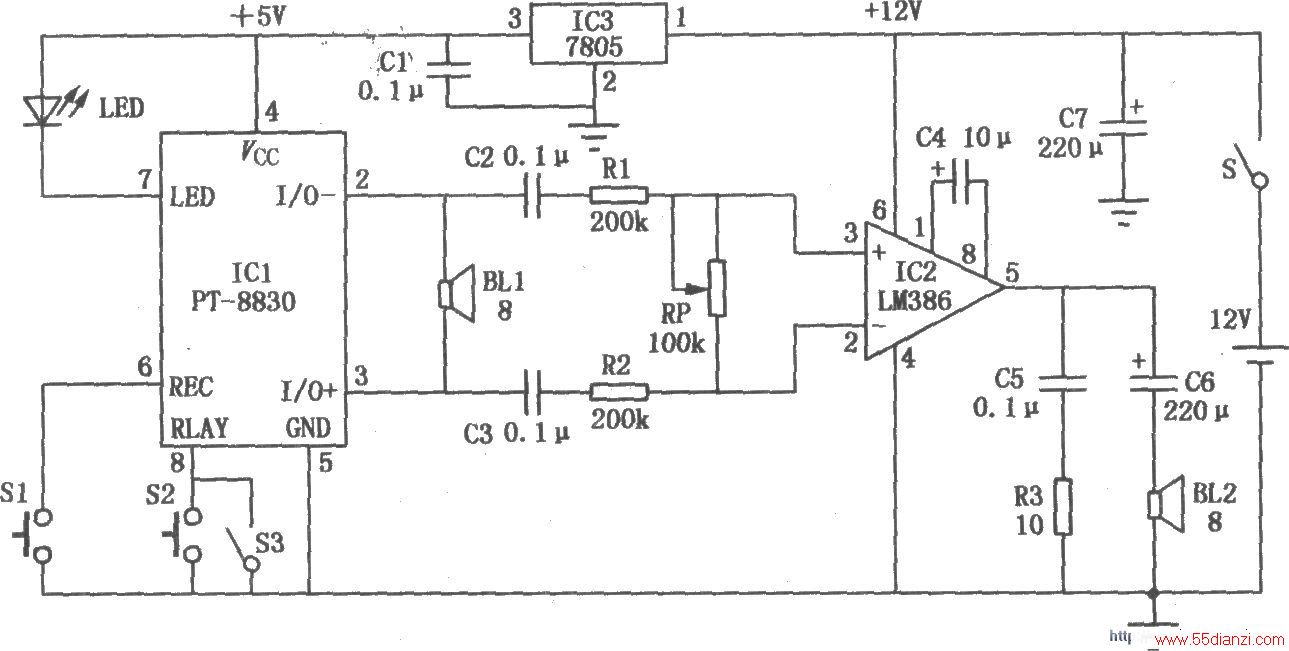

电子吆喝器电路如图所示，它由语音录放、音频功率放大和稳压电源三部分电路组成。其中ICl 为“傻瓜”型语音录放集成电路PT-8815／20／30，它能进行30秒钟的语音录入和播放；IC2为集成功率放大器LM386，用于放大ICl输出的语音信号，使扬声器获得足够功率而发出响亮的声音；IC3采用7805型固定式三端集成稳压器。
