在日常生活中、尤其是有小孩的家庭，经常会遇到电话机未挂好、外线要不进来的情况。只要连接本电路，再出现这种情况时就会自动模拟挂机。

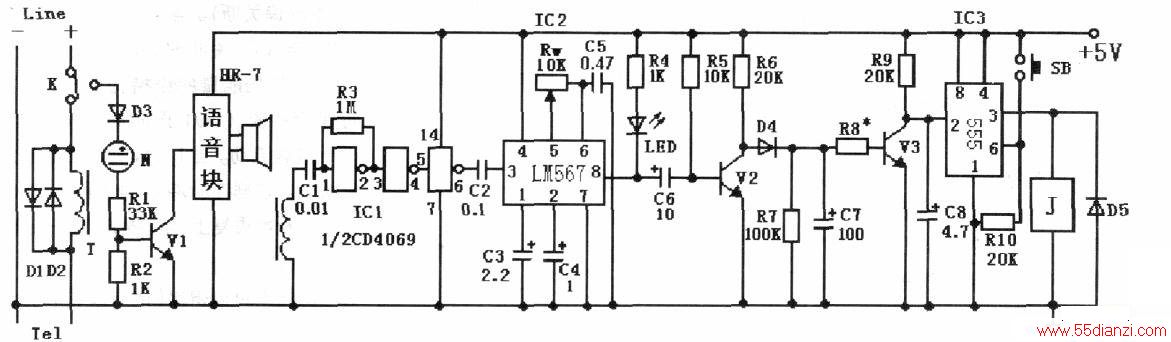

原理见下图。电话机未挂好时线路中就会出现忙音信号，它是频率为450Hz、占空比为1:1的方波。IC2为音频锁相环电路，它的作用就是检测线路中有无忙音信号，它的中心频率由Rw与C5的积决定（f=l.l/RwC5），调节Rw，使其中心频率为450HzoIC3组成双稳态触发器，当2脚出现下降沿时，3脚就会输出高电平，直到6脚出现上升沿时，3脚才会恢复为低电平，IC1组成小信号放大器，负反馈电阻R3用来改善电路的稳定性。
如电话机未挂好，线路中的忙音信号经变压器T耦合．1Cl放大后送入IC2的3脚，解调出的忙音信号经8脚输出，加在C6的正端，使V2交替截止和导通，同时发光二极管闪闪发光，当V2截止时，电源经R6、D4向C7充电，经过几个周期后，C7上的电压使V3导通，IC3的3脚输出高电平，继电器吸切合，切断电话机电路而挂机，当外线来电时，振铃信号的正半周经D3、氖泡N、R1、R2导通，在R2上的压降使V1导通触发音乐电路而发出声音，提醒主人有电话来，此时只需拿起电话听筒，按一下SB即可通话。
另外，本电路也可做成一种简单的未挂机提醒电路，将图中IC3及其外围控制电路除去，用V3直接触发音乐块即可。当电话未挂好时，音乐块就会发出音乐提醒主人挂好电话，由于电话局送来的忙音信号大约持续40秒左右，如果在这段时间内还未挂好电话，它就不再提醒了。
图中T为1:1的隔离变压器，读者可自行绕制，采用30#的漆包线，在小型变压器铁芯上双线并绕200圈左右即可。
下图为其印制版图。
