电话自动录音接口电路

    电话录音功能是指数码录音笔可以通过专用的电话适配器，将数码录音笔与电话连接起来，可以十分方便地记录通话内容，并且录音效果良好，声音纯净，几乎没有什幺噪音。本文将介绍一录音电话接口电路及工作原理是主要着重原理的，可以增加你的理解和动手能力。该电路具有自动应答及录音功能，电路简单、静态耗电小于20uA，它接于电话机外的进线上，录音部分可以配自己的录音机或固态录音芯片。
    接口电路图及工作原理：

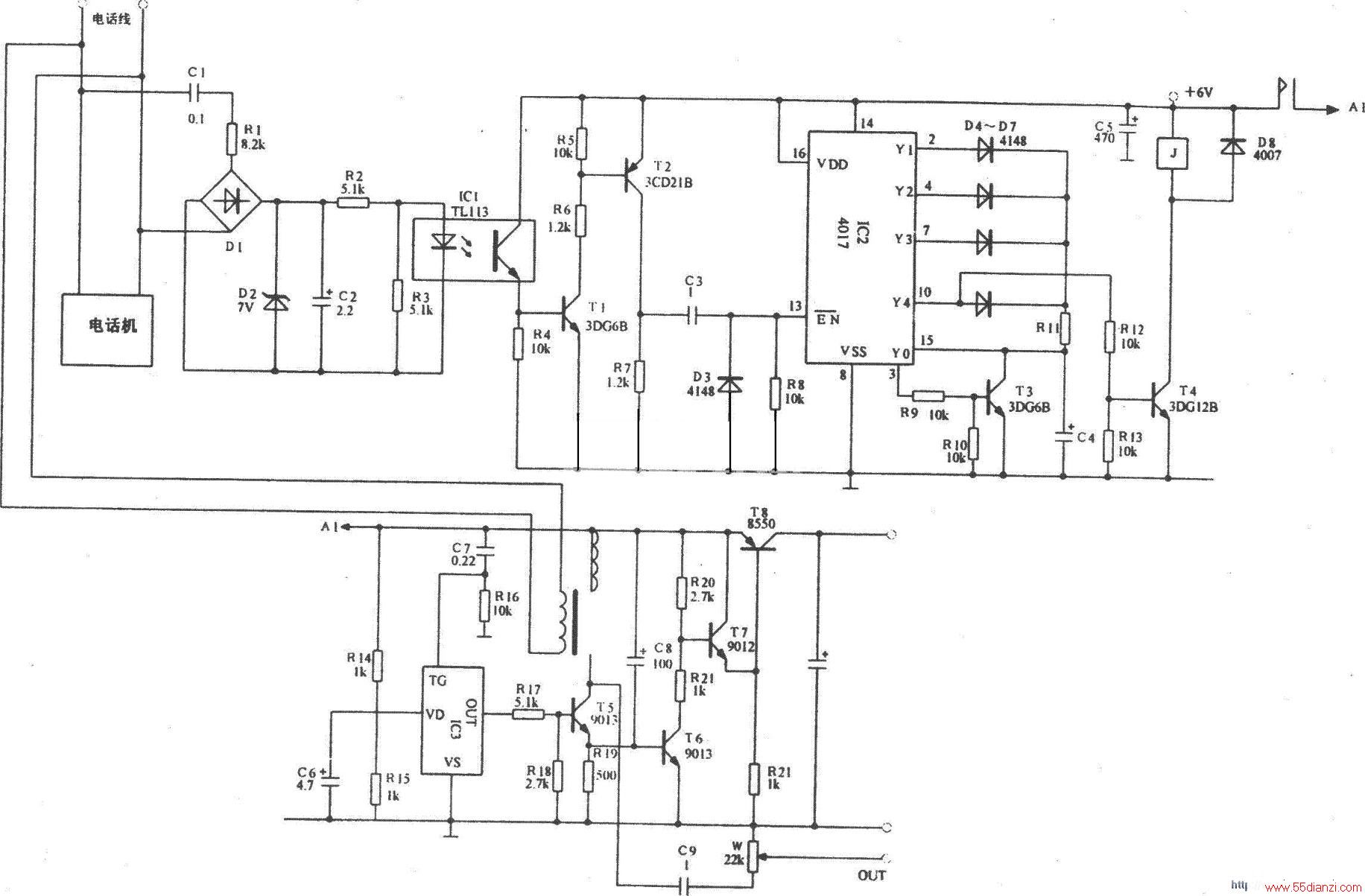

    自动录音电路如下图所示，由 R1、C1、D1等组成振铃信号检测，并经光耦合器IC1送至T1、T2进行整形。IC2为十进制计数/分配器，对振铃信号计数，当有4个脉冲后，即第四次振铃结束后，10脚输出高电平。IC2为负沿触发是为了在振铃过后摘机。T4导通，继电器吸合，触点J1闭合使电话摘机，J2闭合向下级电路供电。IC3为语音电路，由T5放大语言信号“主人不在，请简短留言”，并经变压器B送入电话线路。此时，由于T5、T6、T7均处于导通状态，T8不能向录音机供电，C8的接法除具有旁路R19的反馈作用外，还可防止J2闭合瞬间T6不导通而使T8短暂导通现象。当语音放完后，IC3输出低电平，而使T5、T6、T7截止，T8向录音电路供电，并由变压器B耦合对方的话音信号由W输出进行录音。R11、C4组成延时复位电路，IC2的10脚高电平信号经R11向C4充电，当达到E/2时，IC2复位。复位后Y0（即11脚）输出高电平、10脚变为低电平，T4截止，J的两触点释放，电话挂机，录音结束。电话的摘机时间T由R11、C4决定。T3为C4提供放电通路，当IC2复位后，Y0的高电平使T3导通。
    如果在自动摘机之前人工接了电话，则会自动复位，D4~D7的接入即是这一目的。设振铃3次后人工摘机，Y4为低电平，没到自动摘机状态；Y3输出高电平，通过D6、R11充电，经过延时后IC2复位，回到初始状态。
    B的初级用￠0.1mm漆包线绕350匝，次级用￠0.07mm漆包线绕1000匝，使用中还应满足摘机时电话线两端电压在7V左右，若偏差太大应采用并串电阻的方法使之相符。
