扬声器保护电路

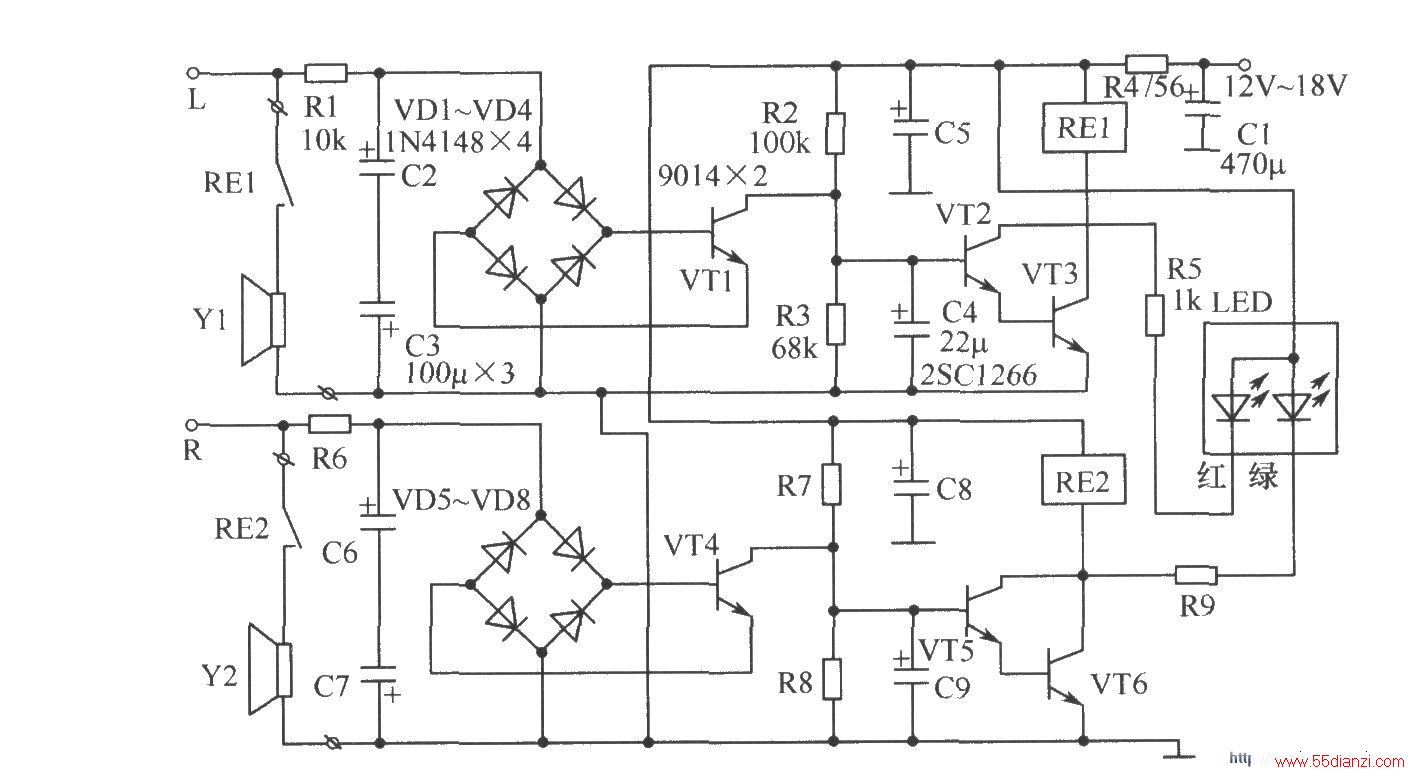

    如图所示为扬声器保护电路。它设计为左、右通道独立工作。图中(以左通道为例)的R2、C4及VT2、VT3组成开机延时电路，以防止开机大电流冲击扬声器。

    元器件选择：LED可选用Φ3mm高亮度双色发光二极管。由于LED的工作电流有大有小，R5、R9的参数可略微调整。与此同时，LED与限流电阻R5、R9因并联在继电器RE1、RE2两端，还可起到抑制反峰电压，防止击穿VT2、VT3和VT5、VT6。C4、C9最好选用低漏电的钽电容。其他元器件参数如图所示。
