安全可靠的水塔自动供水保护电路

　　一般家用小功率水泵供水电路没有保护措施，在实际运行中会因逆止阀日久漏水，使水泵在无水情况下运行而烧坏电机，或因自控电路失灵造成水满溢出。针对上述缺陷在电路中增加了自动保护电路，真正实现了水塔无人管理，电路安全可靠，现介绍如下。
　　

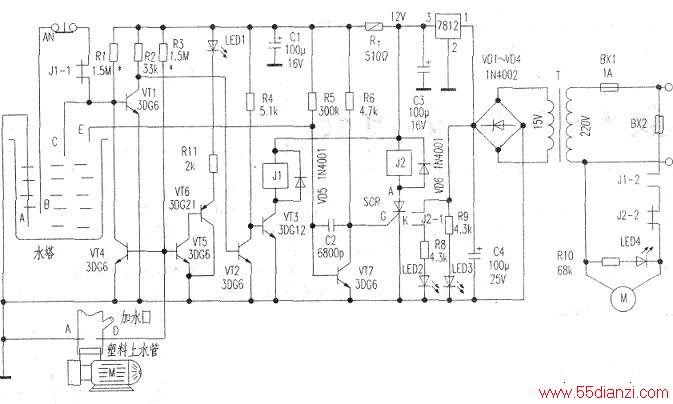

　　电路见附图。
　　
　　VT1、VT2,、VT3、J1等是抽水电路主要元件，工作原理读者不难自行分析。缺水保护电路主要由探针D和VT4组成，若抽水时闯间隔过久，管内存水漏至D以下，则水回路A、D开路，VT4饱和导通，使VT1基极钳位干低电位。
　　
　　当水塔水位降奎下限B以下时，由于VT1基极为低电平而不能导通，故无法抽水。只有给泵内加水且水位超过D点使VT4截止时，才能解除对VT1的控制，抽水电路才能正常抽水，即VT1导通，VT2截止，VT3导通，J1吸合，J1-2闭合，水泵抽水。如逆止阀不潺水，管内水位在D点以上，则当水塔水位降至B点以下时，水泵自动抽水。VT5、VT6、LED1组成泵缺水提示电路。
　　
　　JVT7、SCR、J2等组成防水满溢出电路。
　　
　　若抽水电路控制失灵，水位升至上限C仍不关机，当水位继续升高至E点时，则A、E接通，VT7由导通转为截止，可控硅SCR导通，J2吸台，J2-2断开水泵电源，抽水停止，J2-1闭合，LED2亮，提示溢水关机。
　　
　　水塔探针采用镀铬金属或铝材制作，引线焊点应高于水面以防水蚀。塑制上水管内的A针、D针用镀锌长木螺钉拧人构成，焊牢引线以减小电阻。在塑料管管壁开一洞，用强力胶斜粘一去底塑料瓶，拧上瓶盖，以备加水之用。
