一种安全可靠的开关电源电路检修方法-降额试验法

　　一、开关型稳压电源组成
　　

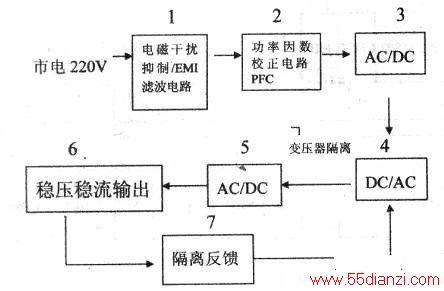

　　下图是基本的开关型稳压电源的组成框图，电路中滤波电路和功率功数补偿调节电路在国产低端产品中一般都没有。AC/DC、DC/AC转换，无论是分立元件、集成电路+FET或是三端五端集成电路，它都是整个电源的核心，也是故障率较高的部分。AC/DC和稳压或稳流输出电路在信号的末端，反馈电路一般采用光电耦合器进行隔离，有少数采用变压器耦合隔离．故障率一般不高。由于DC/AC转换工作在高电压状态，维修的安全性非常重要。

　　二，开关型稳压电源的检修步骤和方法
　　
　　开关电源的前端是直接与市电相连，一般都采用熔断器作过载或短路保护，工业用电源中还有PVT压敏电阻作输入过压保护，NTC热敏电阻（自复位的保险）作过载保护，所以电源维修的步骤是：
　　
　　1．先看保险，检查保护元件是否损坏．观察保险丝熔断的状态，判断电路过载或短路的程度。一般情况下，如果保险管爆裂、发黑，大都是主电源中主要元件（开关管、滤波电容等）击穿所致，这时切勿再通电检测，以防将故障范围扩大。对于保险管内熔丝轻微断裂，大部分故障是电路的负载过载、短路或电路工作时间长、温度升高，是电路中某个元件性能发生变化而引起的过载保护，是一种正常的状态。
　　
　　2．降额实验法通电检查。在观察主电源中AC/DC、DC/AC电路中没有出现元件爆裂的情况下，特别是在器件爆裂后换上新器件后再通电检查时，对于开关电源采用降额实验法通电检查比较安全。电路如上图所示。
　　
　　为了保证检修开关电源时的安全，在实验室内采用隔离变压器和自耦变压器组合，按图二接线，进行那个故障检查，通电前调压器先置零，通电后逐步升高Ui电压，并观察开关电源的工作情况。由于开关电源的工作范围很广（110V~220V都能够工作）．逐步升高电压能保证电源在降额的条件下，电路能够启动。如果在升高过程中(电压未达到130V)时就出现熔断器熔断故障，可重点检查开关管和整流二极管。由于降额试验一般不会出现管子爆裂，即使开关管再次损坏，也不会导致电路板上大部分器件再次损坏，操作是较安全的。特gH是能记录下在哪个电压下开始出现故障，有助于去分析产生故障的原因，以便快速检修故障。对于一般维修而言，在缺少隔离变压器和调压器的条件下，可在输入回路串入合适的大功率电阻来实现降额。如果手中也没有大功率电阻，应按下图在输入回路串人25W—100W灯泡进行降额试验。
　　
　　对比中用40W灯泡串接在电动自行车充电器的输入端进行开关管更换后的修理，即使再次熔断保险，也没有发生整流二极管VMOS开关管和电流检测电阻连环烧毁的情况。
　　
　　而直接全额通电检修时，往往会一次烧爆多个器件，以致电路板出现碳化。
　　
　　3．开关型稳压电源检查的方法，主要是电压法。一般在直观检查无明显的器件烧毁后，可更换熔断器，用降额实验电路接通电源进行在线电压检查。检查的重点是输入交流电压220V整流滤波后电压300V开关管集电极（漏极）的电压300V，开关管基极（栅极）电压可变的脉冲电压（1V以下），如果不变化则说明电路没有振荡，应检查振荡回路（包括集成电路）。
　　
　　三、开关型电源检查的顺序
　　
　　开关型电源实质上是AC/DC、DC/AC、AC/DC的转换，所以检查顺序是主电源振荡电路。主电源的安全检查法是降额实验法，稳压稳流电路一般用电压法进行处理。常见的故障是输出电压过高，重点检查反馈回路元件，特别是TLA31（大部分稳压电源采用431做稳压）和光耦电路。如果输出电压过低，可去掉负载进行试验（排除负载短路或负载故障）。如果故障仍不能排除，应采用检查振荡回路的振荡元件。当振荡频率降低时输出电压会下降较多。反馈回路的开路和短路也会影响输出电压的变化，可通过电压法进行筛查，一般都可以排除故障。
　　
　　降额试验法检修开关型稳压电路是一种安全可靠的检修方法。它能够减少更换故障元件后再通电试验中隐形故障所导致开关器件及关键元件的损坏．对新元件是一种保护，对电路板是一种保护，对检修人员也是一种保护。我们用此方法检修VCD、DVD电源、电动自行车电源、手机充电器电源、彩电开关电源数百例，证明这种方法安全可靠。
