利用空气开关漏电保护功能设计的过压 欠压保护装置

利用空气开关漏电保护功能设计的过压 欠压保护装置

点击数:7206 次   录入时间:03-04 11:36:20   整理:http://www.55dianzi.com   保护电路

  一般的家用电器都没有过压及低压保护装置,一旦电网电压出现异常,就会给家用电器带来非常严重的后果,因此本人利用空气开关的漏电保护功能制作了一个过压、欠压保护装置,取得较好效果。

  一、工作原理:

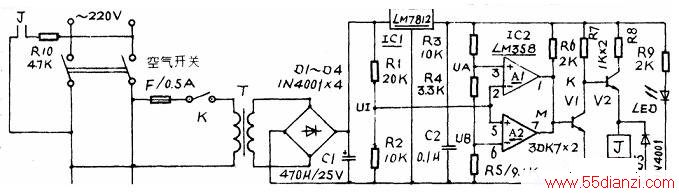

  图中,T、D1~D4、C1和IC1(LM7812)组成变压、整流、滤波和稳压电路。IC2(LM358)是一双运放(可单电源工作),Al和A2两个集成运放与外电路构成一个双限比较器(窗口比较器),上限电压和下限电压由直流稳压电源经R3一R5分压提供,而U1则由R1、R2分压而得,U1是没经稳压的,U1的变化反映的是电网电压变化,当UB<U1<UA时,M点电压VM为高电平,K点VK为低电平,V2截止,继电器J不动作,一旦U1>UA或U1<UB时,A1或A2将输出低电平,由于A1、A2末级为集电极开路输出,与反相三极管构成“线或”关系,流过R6的电流流过A1或A2的输出管,使UM为低电平,UK为高电平,V2导通,J动作,继电器触点闭合,有电流流过R10(47mA左右),使空气开关产生不平衡电流而动作,断开供电回路,D5为放电二极管,保护V2用,LED为工作指示灯。继电器J可用任-DC12V小型常开触点继电器。

  二、调试:

  如果电源电压设定U上限=245V,U下限=185V,UA和UB根据下式计算:UA=(U上限/U电源).UI,UB=(U-F限/U电源),UI,从而确定分压电阻R3一R5,图中参数按此计算而得。空气开关的调试时,先用手按试验按钮,看是否动作,然后接人R10及J,当J点闭合时,若空气开关不动作,可适当减小Rl0值。
