这款升压电路仅使用四只元件实现无限倍升压。

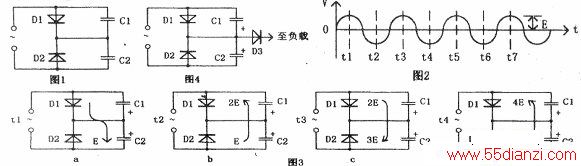

原理如图一所示。把图一电路接至图二所示的峰值电压为E的交流电源上。
在t1-t4时刻电容C1和C2的充放电过程分别用图三a、b、c、d来表示。在t1时刻,电源经D1给C2充电至E;在I2时刻,电源和被充电至E的C2一起给C1充电至2E;t3时刻,电源和被充电至2E的C1—起给C2充电至3E:t4时刻,电源和被充电至3E的C2-起给C1充电至4E.这样在t5、t6、t7等时刻C1和C2的端电压依次递增E。在这期间Cl和C2下降的电压全通过D2和D1分别补充。
实际使用中,可以从C1或C2之一输出升压后的电源,具体接法可参考图四。根据负载电流的大小来确定C1和C2的容量,从而满足升压要求。注意在使用过程中绝对不允许负载开路,否则C1和C2就会因过压而击穿损坏。
