新颖的电子灭鼠器

   据说老鼠对电磁场较为敏感，这是一般的高压电网灭鼠效果差的原因。本文介绍的电子灭鼠器，平时电网上无高压，它不会引起老鼠的警觉，但只要鼠体一触发电网，电网便立即能上高压，瞬间将其击毙，其灭鼠效果较好。

　　工作原理

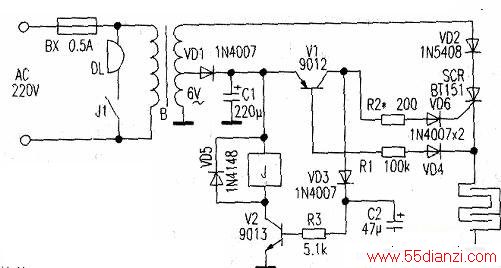

　　电路见下图。B是一只隔离、升压式变压器。由于电网利用大地作为一个电极，为防止杀鼠时市电保安器误动作，用变压器将电路与市电隔离。次级6V左右的低压经VD1整流、C1滤波后得到7V左右的直流电压作控制用。高压交流电由VD2整流后得到的脉动电压作触杀电源。单向可控硅SCR用于高压的开/关控制，SCR阴极通过LAMP接在电网上。
　　静态时，三极管V1因基极电路悬浮而截止，SCR亦截止，电网对地间只有很低的直流电压，因而产生电场很弱，不会使老鼠引起警觉。当有老鼠碰到电网时，V1立即导通，将SCR触发，脉动高压通过LAMP立即加在电网上，将老鼠击毙。与此同时，V2也饱和导通，继电器J通电吸合，电铃DL接通电源而打响，通知人员将死老鼠及时移走。

　　元器件选择与制作
　　元器件清单见下表

编　号 名　称 型　号 数　量 R1 电阻 100K 1 R2＊ 电阻 200Ω　需调整 1 R3 电阻 5.1K 1 C1 电解电容 220u 1 C2 电解电容 47u 1 VD1、3、4、6 整流二极管 IN4007 4 VD2 整流二极管 IN5408 1 VD5 开关二极管 IN4148 1 V1 晶体三极管 9012 1 V2 晶体三极管 9013 1 SCR 单向可控硅 BT169 1 J 继电器 6V小型 1 BX 保险管 0.5A　Φ0.5cm×2cm 1 B 变压器 改制（详见表后文字） 1 LAMP 白炽灯 60W/220V 1

　　B选用300W左右的控制变压器改制，将低压绕组拆除，另用Φ0.25mm的漆包线绕1200匝左右，在13匝处抽头作低压绕组。J用6V的小型继电器。制作时，所有元件装在一个电路板上。电网可用铁丝在离地2cm高的瓷绝缘支撑物上缠绕数道形成，电路的公共端用铁钉钉入地下。为了加强效果，可在地面泼些水。
　　调试
　　1、若R1用100KΩ，V1不能饱和，可用两只9012管复合代替V1。
　　2、调整R2阻值，以使SCR能被可靠触发导通。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　注：在原文基础上作了改动（在电网上串了一个白炽灯）
