老式的听诊器没有放大作用，声音微弱，塞在耳朵里很不舒服，不能隔离环境噪声，频率响应也不可调。而电子听诊器由于接有放大器，用此可将微弱的心跳声放大到清晰可闻的程度。电子听诊器除了能清晰监听病人的胸腹声音外，还能用在搜索机械噪声源的定位等方面，其输出可用磁带录音机录下来供分析病情使用，或送人大功率的放大器另作它用。在实验过程中，发现拾音头Ml（用普通振膜拾音头的中频响应好，背景噪声也小。便宜的振膜和高价的振膜效果一样好。

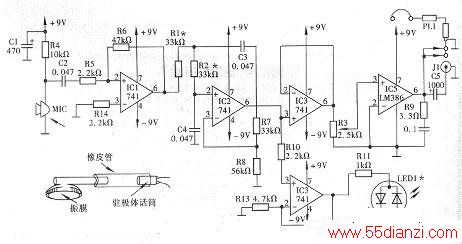

电路如下图所示，直流电源用两块9V电池供给，接成正、负电源型。电池应选用质量上乘的新电池。拾音器输出经电容C2耦合至LM741放大器IC1，其输出送至另一块741低通滤波器IC2，其截止频率可通过改变R1和R2控制在略高于100Hz的频率，这时整个听诊器的频率响应感觉最好。若用双连50kQ或100kΩ的电位器取代R1和R2时，就可随时调整听诊器的频率响应，但对诊断病人的应用来说，最终还是放在30kΩ的位置最佳。IC2的滤波输出分别送至IC3和IC40IC3也是一块741，用作低电压音频放大器LM386(IC5)的缓冲级，信号经IC5放大后驱动双声道耳机，耳机阻抗为8Ω，电路中已将双声道耳机并接成单声道耳机，这时有效阻抗为4Ω，正好与LM386的要求相匹配。
IC4也是一块741，接成放大器用来驱动双色LED，它能以视觉的形式显示心跳的状态。
操作时，先将音量控制电位器放在10%一20％的位置，戴上耳机，将拾音器放在病人的胸部，慢慢加大音量在50%，使心跳声清晰可闻，但没有隆隆声，耳机里传出的一些尖叫声、流水声、爆破声或破裂声属病人胸腔的正常现象，不属于电路问题。操作时，为避免灵敏度太高，可将音量减少一些再移动拾音器，待拾音器放好后再开大音量诊听。同时在操作时将拾音器尽量远离耳机，以消除反馈啸叫。电子听诊器的R3放在音量的10%其响度相当于老式听诊器的音量。
至于拾音器MIC，可在医用器材商店购买廉价的老式听诊器振膜头，在振膜耳机上套上1—2英寸长的橡皮管，另一头挤压入一只1/4英寸直径的超小型驻极体话筒，话筒的两根导线用屏蔽电缆接到电路中的MIC处，驻极体话筒处最好用热缩套管加固，也可用胶带捆扎，防止操作时产生不必要的噪声干扰。
