垂钓是一项有益健康的体育活动。垂钓时用投竿作钓具，一次向水中投入多组挂饵的钩（每根投竿挂一组钩），鱼饵被水浸泡或小鱼嘬吮会丢失，故需定时给每组钩换饵。各组钩入水中时间不同，要控制好换，饵时间难度很大。而这款垂钓小仪器，使垂钓爱好者除了可以准时换鱼饵外，还能掌握气温和水温，能大大提高垂钓效果。

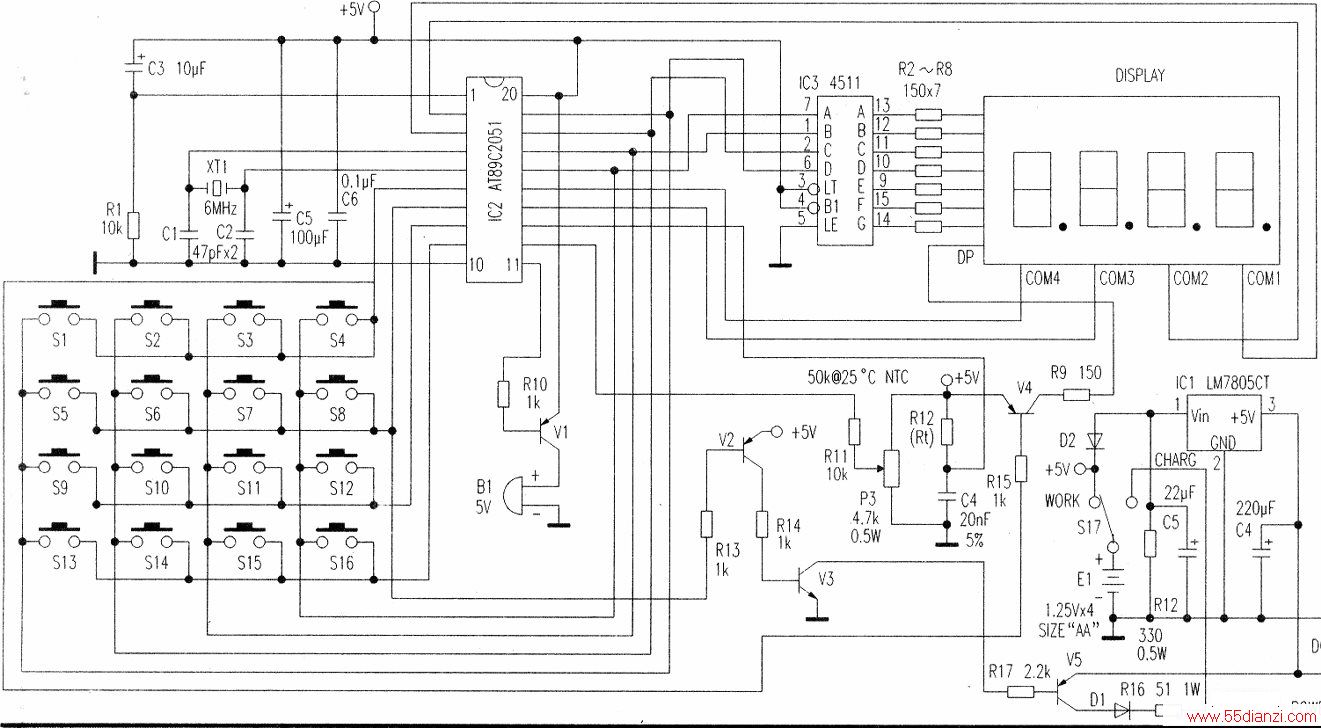

电路见下图。89C2051完成八路定时（到时发声报警）、温度测量、定时充电功能。P1.4~P1.7输出各显示位的BCD码，IC3为译码驱动器，数码管为共阴方式，P1.2—P1.3、P3.O—P3.1为位选信号输出口。

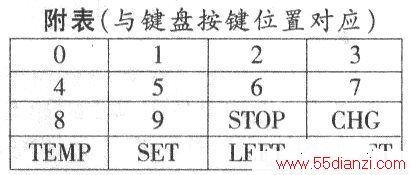

Sl～S16组成4x4开关阵列。在扫描期间，P1.4—P1.7依次输出低电平，P3.2~P3.5作输入（低电平有效）。当检测到某引脚为低电平时，由软件设置状态，以查询方式执行控制和显示，各按钮开关的功能见附表。S1—S8对应“0”至“7”八个通道，每个通道可设置1至99分钟（用数码管COM1、COM2两位显示）；Sl—SIO为设置数字输入，在设置(SET)状态按下某键，对应数字输入相应位。S15( LEFT)为移位键，用于设置时间个位与十位之间转换。数码管COM3为状态位，当前显示通道未设置显示1（不进行定时报警），正在定时（未到报警时间）不显示，正在报警显示O，正在设置状态显示2。数码管COM4显示通道号，如按一下S3则显示2通道。S11 (STOP)的作用是将显示通道的计时清零。
报警时P3.7输出低电平，Vl导通，蜂鸣器B1发声。如有多个通道报警则按先后次序排队显示。按下S16( RESET)，该通道结束报警重新计时，并显示下一个报警通道，待所有报警通道都结束返回，P3.7变成高电平。S16还有设置返回功能（设置完按S16退出设置，进入计时，显示当前时间）。S12(CHG)为充电控制，当S17置于CHARG(POWER OFF)时，插入9V电源，按S12，P3.3输出低电平，V2、V3、V5导通，四节五号镍镉电池被充电，充电电流由R16的阻值决定（当然功率要足够），此时数码管显示充电的小时和分钟数，充到16小时，单片机进入掉电状态，各三极管截止，电池停止充电。
P1.0与P1.1口内置的模拟比较器构成A/D转换，进行温度检测。转换前Pl.l为低电平（内部晶体管饱和），C4无电压；转换开始时P1.1内部晶体管截止，R12(Rt)向C4充电；当C4电压达到P1.00电压（电位器P3输出电压）时，内置模拟比较器输出端(P3.6)变成低电平，P1.1变成低电平，C4放电。充电时间T=ln（1-Uo/E）R12xC4。其中，Uo/E为电位器的分压比，当该值取0.632时，T=R12 xC4。该时间由内部定时器TMR1（设置成十六位计时状态）完成。按下S16，退出温度显示状态返回其他状态。
软件功能是开机，系统设置各寄存器状态，内部定时O(TMRO)作时基信号，每0.1秒产生一次中断，在中断服务子程序中对各定时、充电时间等寄存器进行判断处理（各通道分别计数，符合条件者分钟加1或小时加l，以及消除键抖动的定时等），其他中断禁止。主程序先对键盘扫描（如有键按下执行相应键处理程序），接着判断充电（如有则进入充电程序，充电时按任何键无效），判断温度（如有则进入温度程序，启动定时器1作A/D转换计时，用查表法求出相应温度值），判断报警（如有则执行相关程序，比较各通道计时时司与设置时间以确定报警否，报警输出），最后显示各状态，然后返回键盘扫描程序。该装置采用电池供电，为省电，只要四分钟无任何键按下则停止显示（报警、充电期间除外）。
本仪器元器件无特殊要求，按图示参数即可，热敏电阻用NTC型50k (t=25℃)，B=3300或3900。热敏电阻要装在小金属管内并用胶封严，以防水。
Bl用直流供电3V ~9V的较好。装好后调节P3，使温度显示值与普通温度表一致，本机测量温度范围为O℃~40。C，低于下限或传感器开路显示99，高于上限或传感器短路显示66。
正常显示时电池电流为40～60mA．不显示时为6～8mA，用600mAh的电池组完全能胜任。
