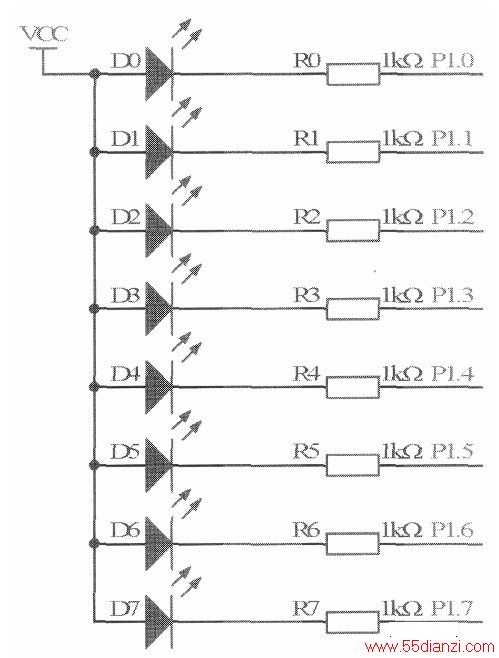

利用单片机Pl接口的内部上拉功能,控制8个发光二极管的亮灭。通过程序控制8个二极管轮流亮灭,形成跑马灯效果。 本电路如下图所示。当单片机的Pl口的引脚为低电平时,相应引脚相连的发光二极管发光,反之则灭。

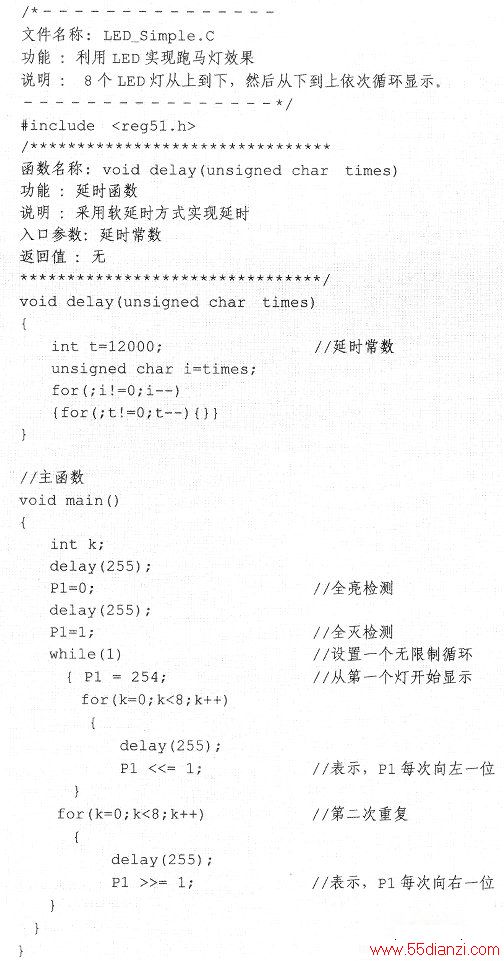

用89C51单片机的Pl口控制8个发光二极管的亮灭,实现跑马灯效果的程序清单如下:
