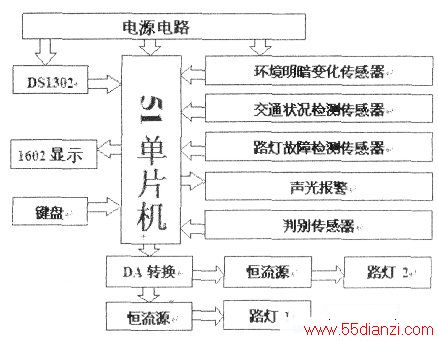

模拟路灯控制系统主要应包含电源模块、主控模块、键盘模块、显示模块、DA转换模块、恒流源模块、判物模块、测光模块、故障检测、时钟模块、LED灯等组成，如下图所示。
一、系统硬件的设计
1．电源电路设计
如下图所示，220V交流电源经变压器降压、桥式整流、滤波、三端稳压后，输出+12V，-12V和+5V，-5V稳压供给系统电路。
2．恒流源电路设计
电路由三个部分组成：集成运算放大器、缓冲电路和取样电路，如下图所示。此恒流源电路带负载能力非常强，且线性很好。由TLC5618D/A转换器输出的电压信号经过电阻R1、R2分压后再输入到集成运算放大器的3号脚，由集成运放特性可知，VI=VO，流过电阻R3的电流I=VO/R3，即流过LED的电流I=VI/R3。此恒流源电路结构简单，但性能却非常优秀。
3.TLC5618D/A转换电路设计

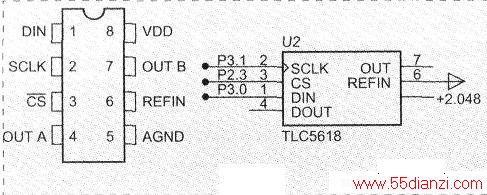

TLC5618是带有缓冲基准输入的可编程双路12位串行输入数/模转换器。DAC输出电压范围为基准电压的两倍，即V0=2×VREF×(D/4096)。通过CMOS兼容的3线串行总线可对TLC5618实现控制。在本系统中，需要独立对两个LED灯进行功率调节，此芯片有两路D/A输出，且为电压型输出信号，可以直接驱动两路恒流源模块，从而简化了电路。芯片在电路中的连接如下图所示。
4.时钟电路设计
时钟电路采用是DALLAS公司推出的涓流充电时钟芯片DS1302，内含有一个实时时钟/日历和31字节静态RAM，通过简单的串行接口与单片机进行通信，实时时钟/日历电路提供秒分时日期月年的信息，每月的天数和闰年的天数可自动调整时钟操作，与单片机的连接很简单。
如下图所示：DS1302的2、3号脚需要外部加一个32.768kHz的独立晶振，5、6、7号脚分别与单片机的三个管脚相连，由于DS1302具有3.6V的备用电源，即使关闭主电源，仍然能保证时钟的正常运行，符合实际需要。
5．按键及显示模块
采用5个独立按键和1块1602夜晶显示器，其中4个按键用于时间的设置，1个按键用于模式切换及确认，显示器用于显示开关灯时间、系统时间、路灯故障信息及路灯功率信息。
二、系统软件设计

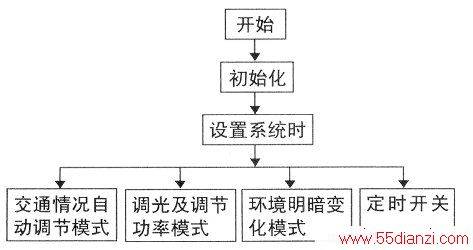

软件设计的框图如下图所示：系统初始化后进入时间设置，设置时间过后就有以下几种模式：交通情况变化模式、调光调功率模式、环境明暗模式、定时模式。

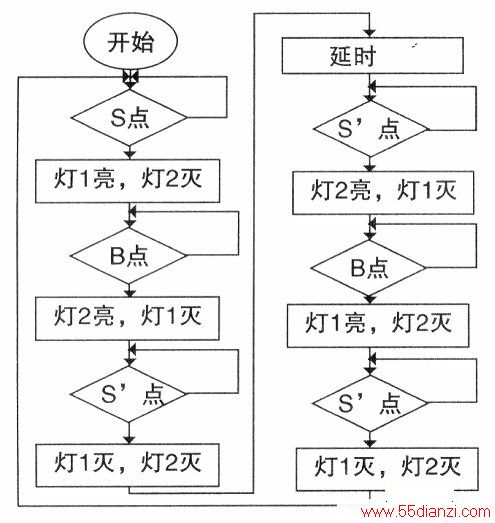

当进入交通情况变化模式如下图所示：物体M到达S点时，灯1亮，灯2灭，到B点时，灯1灭，灯2亮，到达S’时，灯1和灯2均灭，物体反方向移动时，依此类推。

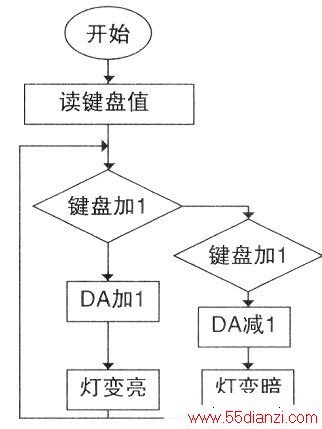

当进入调光模式如下图所示：键盘加1时，D/A输出增加，灯变亮；键盘减1时，D/A输出减小，灯变暗。
当进入环境模式如下图所示：当环境变暗时，打开路灯；环境变亮时关灭路灯。

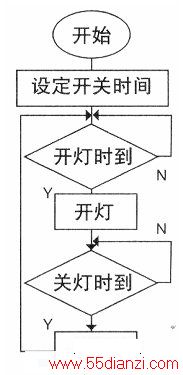

当进入定时开关模式如下图所示：当定时开灯时间到时，打开相应的路灯；定时关灯时间到时，关灭相应路灯。
