本仪器元件少，易自制。

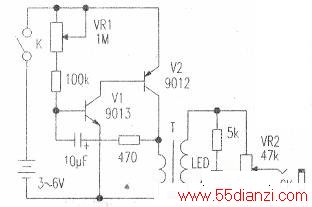

电路见下图。晶体管V1、V2组成互补式方波发生器，所产生的方波信号经变压器T升压后由插座CK输出至人体相应穴位，实施电针或电疗。VR1为振荡频率调节电位器，观察发光二极管LED的闪烁情况可知频率的高低。VR2为脉冲强度调节电位器，根据患者承受能力随时进行调节。
所用元件均无特殊要求。
Vl可选用3BX31或9013，V2选用3AX31或9012。T用晶体管收音机输出变压器反接，即原输入端作为脉冲信号输出端。
信号输出线分为电针用和电疗用两种：电针用线是在两线的一端焊插头，另一端各焊一个自制的微型钢丝夹，电针时将夹子分别夹在两只已刺人穴位的针根部或针柄上。电疗用线是在两线的一端各焊一只去掉尖针的金属图钉作为电极，焊点在凸面，两线的另一端焊插头。电疗时在电极凹面放入浸过食盐水的小棉球，置于相应的两个穴位处并用医用橡皮膏固定。
使用时，将电针用线或电疗用线的插头插入插座，另一端两电极按上述方法置于需治疗的穴位处。先将VR2置于最低端，开机后缓慢调整VR2，使穴位处有适中的针刺感或跳动感，再调整VR1改变振荡频率使自我感觉良好即可。有关治疗不同疾病的穴位和最佳治疗频率选择可向医生请教。
