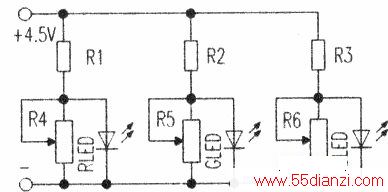

实验电路由三只限流电阻Rl、R2、R3．三只电位器R4、R5、R6和三只分别发纯红、纯绿、纯蓝的高亮度发光二极管等元件组成，如附图所示。其中，R1、R2和R3是防止当电位器R4，R5或R6滑到零电阻值而设置的限流电阻。RLED、GLED、BLED分别为纯红、纯绿和纯蓝包高亮度发光二极管。电路制作时，要设法使三只发光二极管呈“品”字形紧密地排列在一起，并用一只大小合适，内壁呈白色的纸筒罩上。实验时，适当调节电位器R4、R5或R6即可实现彩色光的合成，并可让学生从纸筒的开口处观察到合成的各种彩色光。、如实验效果不太明显或合成彩色效果不理想，可降低周围环境光的亮度或者增加一至二组图示的三基色发光电路，或将色光通过由纸筒投射到白纸上再观察效果。
这里需要特别指出的是，发光二极管一定要选亮度高且颜色纯正的，否则，就会影响实验效果。
