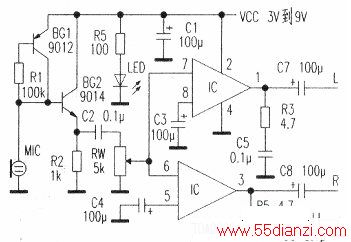

TDA2822是小功率双通道功率放大电路,具有使用电源范围宽、耗电少、失真小等特点,用它制成价廉物美的助听器,效果很好。电路如图所示。
图中BG1、R1组成恒流源电路对MIC供电,BG2接成射极跟随器,采用此电路可以提高话筒的音质。
TDA2822接成典型的双通道放大电路,主要考虑配备立体声耳塞时,能得到舒适、平衡的声场。当然,电路运用于单声道时,也可以将其接成BTL放大电路,或者只用其中的一个通道。电路全部采用正品元件,安装在一块5cmx3.5cm大小的万能电路板上,改变Rl的值可以使音质达到最佳。
此电路经使用,效果很好,声音洪亮清晰,能清楚听到远处细小的声音,且性能稳定。
