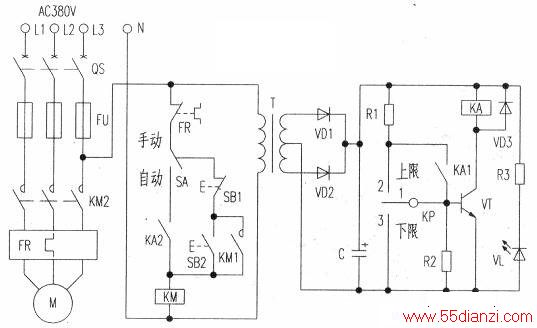

此电路通过一个转换汗关SA实现手动与自动的转换功能，压缩机需手动运转时，将SA置于手动位置，需自动运转时，可将SA置于自动位置。具体控制电路原理如下图所示。
工作原理
1．手动控制
压缩机需要手动控制运转时，将转换开关SA拔置手动位置，并且按下启动按钮SB2，交流接触器KM线圈得电吸合动作，其常辅助触点KM1闭合自锁，其主触点KM2闭合，接通压缩机电动机M三相电源，电动机运转。电动机转轴推动压缩机活塞运转，使压缩机投入正常运转工作。当需将压缩机停止运转时，只要按下停止按钮SB1即可。
2．自动控制
当压缩机需要自动控制时，可将转换开关SA拔于自动控制位置。此时，若被控压力低于下限值，电接点压力表的触点KP(12)接通，致使三极管VT导通，继电器KA线得电吸合动作，同时其常开触点KA1闭合，对继电器KA1进行自锁。KA的另一个触点KA2闭合，接通交流接触器KM线圈电源，KM得电吸合，主触点KM2闭合接通三相电源，压缩机正常运转。随着空气压力的增加，KP的指针离开下限接点，由于KA的触点KA1已闭合自锁，所以压力大于下限值而小于上限值时，即使KP的上下触点都不接通，仍然可保持晶体管VT导通而继电器KA吸合，触点KA2保持闭合，压缩机仍旧保持运转工作。
当空气压力达到上限值时，KP的触点KP (13)闭合，下限触点将晶体管VT基极短接，使VT截止，继电器KA失电释放，其触点KA1、KA2都断开复位，KM失电释放，压缩机电动机M停止运转，从而停止供应压缩空气。如此往复循环，将气罐内空气压力控制在上下限压力之间。
