亮度可调的夜光灯

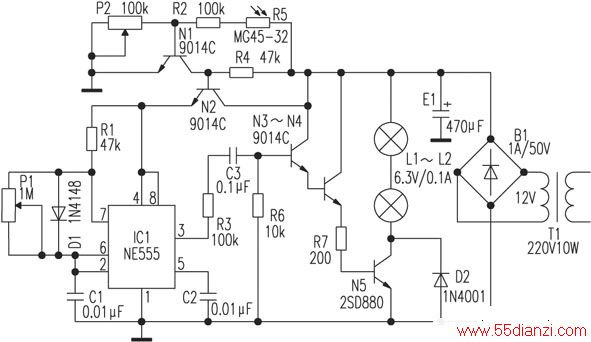

    笔者制作了一个夜光灯，亮度可调，给使用带来方便。由于采用脉冲占空比来调节亮度，低亮度时功耗大大降低，由于采用了光敏电阻，故白天和夜晚能够自动关灯和开灯，无须任何操作。原理见图。
    ＩＣ１、Ｐ１、Ｒ１、Ｃ１等组成自激多谐振荡器，调节Ｐ１可改变输出脉冲占空比，从而可调节灯泡Ｌ１和Ｌ２的亮度。振荡信号由ＩＣ１的{3}脚输出，经Ｎ３～Ｎ５放大后推动Ｌ１～Ｌ２发光。光敏电阻Ｒ５和三极管Ｎ１、Ｎ２等组成开关电路，在白天和夜晚室内有灯的情况下，Ｒ５阻值变小，Ｎ１饱和导通，Ｎ２截止，ＩＣ１失电而停止工作，灯熄灭；在夜晚，Ｒ５因照度降低而阻值增大，Ｎ１截止，Ｎ２导通，为ＩＣ１提供工作电源，使本控制电路正常工作，灯点亮。安装时应注意本夜光灯自身灯光不能照在光敏电阻Ｒ５上。

　
