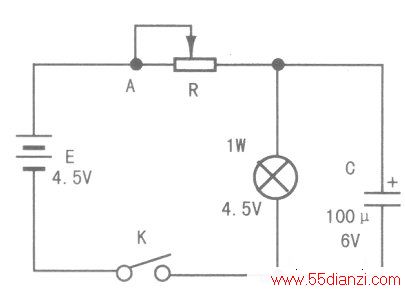

电路图如下图所示，该电路在工作时，通过改变可调电阻的阻值达到控制灯泡的亮度。其原理如下：当闭合开关时，电流由正极出发，经可调电阻、灯泡、流回电源负极。很显然，可调电阻和灯泡构成串联电路。当可调电阻阻值变小时灯泡两端电压升高，亮度增加，反之变暗，也就是说在调整可变电阻时灯泡两端电压要随之变化。为了防止电压不稳定，而造成灯泡的闪烁现象，在灯泡两端并联了一支大容量的电容器，其目的是当灯泡两端电压升高时对电容器充电，抑制电压的过快上升。当灯泡两端电压下降时，电容器对灯泡放电，抑制了灯泡电压的过快下降。由于接入电容器后在调整电压时会使灯泡两端电压变化平稳，因此去除了闪烁显现。电容器两端电压不能突变也是电容器在电路中的一个重要特性，有着广泛的应用。
