采用实时时钟芯片DS1302+AT89C2051的红外遥控LED电子钟

采用实时时钟芯片DS1302+AT89C2051的红外遥控LED电子钟

点击数:7484 次   录入时间:03-04 12:03:21   整理:http://www.55dianzi.com   自动控制-单片机

自制LED电子钟在很多电子报刊杂志上都可以见到,但大多数在断电后都要重新设置时间等
参数,给使用带来很多不便。也有用后备电池作为备用电源的,但往往体积较大。本文介绍
的LED电子钟克服了以往的弊端,而且采用了家电通用的红外遥控器进行控制,方便使用。
有一路闹铃输出,可以通过遥控器设置闹铃时间及允许与否。

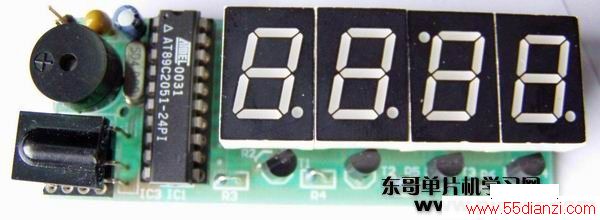

电子钟的正面

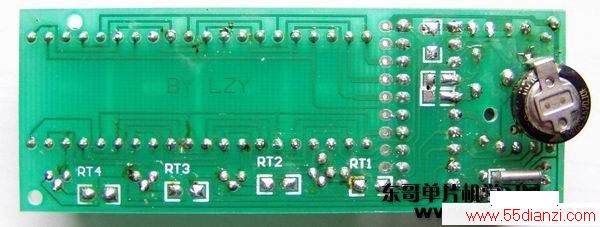

电子钟的背面
一.工作原理

DS1302为达拉斯公司的一种实时时钟芯片,主要特点是采用串行数据传输,可为掉电保护电
源提供可编程的充电功能,并且可以关闭充电功能。采用普通32768Hz晶振。

AT89C2051作为主控芯片,一是对接收到的红外遥控编码进行判断识别,并执行相应的处
理;第二就是定期的读取时钟芯片DS1302中的时间并把小时和肥以示在4位LED中;第三就是
对设置的闹铃时间与实时时间进行比较,如果时间相同且闹铃允许,那么蜂鸣器就会以1秒
的周期鸣响一分钟,提醒使用者。如果要停止鸣闹,只要按遥控器相应键就可以关闭闹铃。
闹铃时间保存在DS1302自带的RAM中,不需要单独的EEPROM。

二.硬件电路

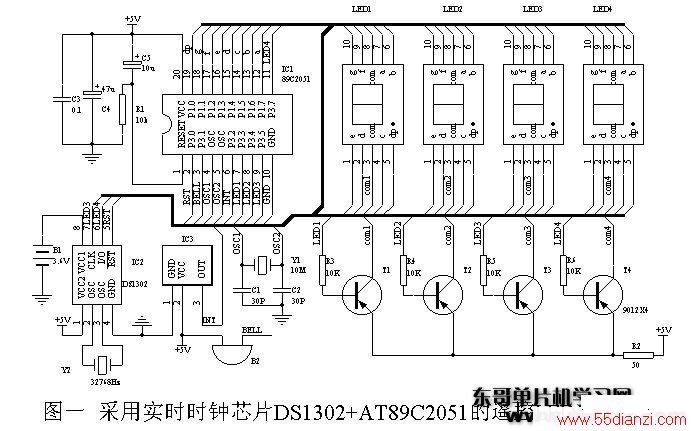

图一为电子钟的原理图,IC2为DS1302,电子爱好者可以向MAXIM公司索取免费样品。Y2为
32768 Hz石英晶振,可以用普通电子表里的。IC3为三脚的塑封一体化红外接收头。LED1-4
为高亮度共阳数码管。89C2051所用的晶振Y1如果没有10MHz也可以用其他12M以内的代替,
只要修改程序中YS1和YS2的延时参数,让其保持延时长度不变就行。调整R2可以改变数码管
亮度。P1口接数码管的八字段。数码管左两位显示小时,右两位显示分,当显示的是闹铃时
间时闪动。第二位和第三位的小数点作为秒闪动,注意第三位数码管按图一布好印制版后安
装时要旋转180°,以便让时和分之间出现“:”,最后一位小数点作为闹铃开关标志,亮表
示闹铃开启。蜂鸣器B2采用小型自带音源的。

要特别说明的是备用电源B1,可以用电池或者超级电容(10万uF以上)。虽然DS1302在主电
源掉电后,耗电很小,但如果要长时间保证时钟正常,最好选用小型充电电池。可以用老式
电脑主板上的那种3.6V充电电池。如果断电时间较短(几小时或几天)时,就可以用漏电较
小的普通电解电容代替。100uF就可以保证1小时的正常走时。DS1302在第一次加电后,须进
行初始化操作。初始化后就可以按正常方法调整时间及闹铃。

三.软件



软件部分的重点是对DS1302的操作以及红外遥控的解码。单片机解码可参看其他文章,这里
主要对设置部分作一些说明:

遥控器采用长虹彩电K11F型遥控器,遥控器按照16位地址码,8位数据码以及8位数据码的反
码发送。表一列出了各按键的编码及本电子钟对应的动作。如果采用其他遥控器,需对程序
相应部分的编码作修改。

操作方法中,任意是指该键第一次按后,进入该状态,再次按后退出该状态。

时间设置:按“菜单”键进入设置状态,LED只显示正常时间的小时,按“↑↓”键调整数
值,按“←“、”→”键可在闹铃与正常时间之间移动。任意时刻再次按“菜单”键就退出
设置。

闹铃设置:闹铃时间在时间设置中进行。闹铃允许和取消可在任意时刻按“静音”键。

显示开关:可在任意时刻按“显示”键开启和关闭显示器。

初始化:在按“菜单”键进入设置状态后任意时刻按“日历”键,初始化后的时间为
2002/12/1/12:00:00



;DS1302+AT89C2051的LED钟

;遥控器各按键数据码,可根据不同的遥控器修改对应的键码
muteM   EQU 10h                 ;静音键            闹铃开/关
timerT  EQU 0Ch                 ;菜单键            进入/退出设置状态
leftL   EQU 46h                 ;左移键
rightR  EQU 47h                 ;右移键
upU     EQU 19h                 ;增加键
downD   EQU 1dh                 ;减少键
d_off   EQU 16H                 ;显示键            LED数码管显示/关闭
recall  EQU 44H                 ;日历键            DS1302初始化操作

 K_on     BIT P3.0               ;闹铃输出
 LED1     BIT P3.3
 LED2     BIT P3.4
 LED3CLK  BIT P3.5               ;DS1302
 LED4IO   BIT P3.7
 RST      BIT P3.1

SECOND  EQU 60H
;60H  秒
;61h  分
;62h  时
;63h  日
;64h  月
;65h  DAY
;66h  年
;6Ah  闹分    from 00(1302)
;6BH  闹时    from 01(1302)
;***************************
        ORG   0000H
        AJMP  START
        ORG   0003H
        LJMP  S_INT            ;IRF
        ORG   000BH            ;200Us
        LJMP  P_INT            ;
        ORG   001BH            ;display LED
        LJMP  DISPLAY
;****************************  ;main program
       ORG    0030H
START: CLR     RST
       MOV SP,#2AH
       SETB    05H
       CLR     06H
       SETB 07H;CLR     07H
       CLR     08H
       CLR     09H
       CLR     0AH
       CLR     0BH
       CLR     0CH
       SETB    0DH
       CLR     0EH
       CLR     0FH
       CLR     10H
