1．实验任务
在8X8点阵式LED显示“★”、“●”和心形图，通过按键来选择要显示的图形。

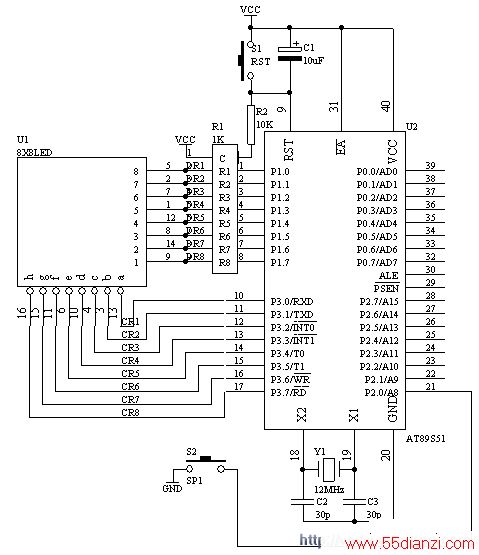

2．电路原理图
图4.26.1
3．硬件系统连线
(1)．把“单片机系统”区域中的P1端口用8芯排芯连接到“点阵模块”区域中的“DR1－DR8”端口上；
(2)．把“单片机系统”区域中的P3端口用8芯排芯连接到“点阵模块”区域中的“DC1－DC8”端口上；
(3)．把“单片机系统”区域中的P2.0/A8端子用导线连接到“独立式键盘”区域中的SP1端子上；
4．程序设计内容
(1)．“★”在8X8LED点阵上显示图如下图所示
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
1
2
3
4
5
6
7
8
12H，14H，3CH，48H，3CH，14H，12H，00H
(2)． “●”在8X8LED点阵上显示图如下图所示
●
●
●
●
●
●
●
●
●
●
●
●
1
2
3
4
5
6
7
8
00H，00H，38H，44H，44H，44H，38H，00H
(3)．心形图在8X8LED点阵上显示图如下图所示
●
●
●
●
●
●
●
●
●
●
●
●
●
●
1
2
3
4
5
6
7
8
30H，48H，44H，22H，44H，48H，30H，00H
5．汇编源程序
CNTA EQU 30H
COUNT EQU 31H
ORG 00H
LJMP START
ORG 0BH
LJMP T0X
ORG 30H
