PROTEL DXP集成元件库的制作过程

    本章简单介绍了如何生成一个集成元件库的步骤.从第一代PROTEL DXP开始,官方提供集成元件,即在同一个元件库中,原理图下编辑环境下是原理图库.在PCB编辑环境下是PCB封装库,文件扩展名为:IntLib,那么我们自己能否自己创建一个INTLIB的集成元件库哪?

    第一步:使用DXP2004或AD6环境下,新建→项目→集成元件库.在PRJECT下就多一个Integrated_Library1.LibPkg的集成元件项目文件.然后保存项目.在集成元件库下新增一个原理图元件库和一个封装库,命名要和集成元件库项目名称一致.

    在原理图元件库编辑环境为符号库指定封装.然后在项目单击右键,选择”Compile Integrated Library ****.LibPgk”(****代表自己命名的元件库名称).就是编译集成元件.

    这时你就可以在元件库保存位置上看一个”Project Outputs for ****”的输出文件夹,

    文件夹中就有刚才编译的集成元件库了

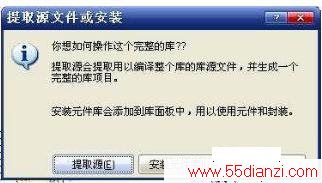

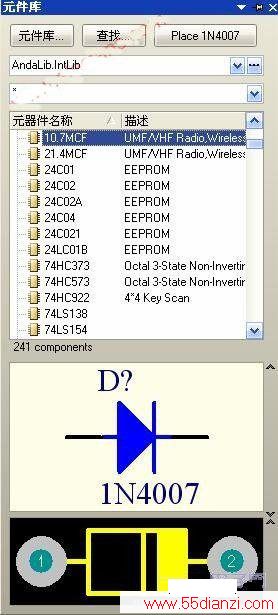

    此时就可以直接在DXP2004/AD6中直接调用这个元件库了.效果和系统的集成元件一样.下次直接打开集成元件时,就会有这样的提示

    选择提取源,你就可以在PROJECT中看到集成元件所有包含的原理图符号库和PCB封装库.

    不过要注意的是,如果你对元件库修改后,要记得重新编译一下,否则你是调不到你最新增加的元件库,在项目右键选择” Reompile Integrated Library ****.LibPgk”选项.
