本实验中主要应用到单片机的端口操作及延时循环程序。首先我们需要知道如何让一个发光二极管工作。发光二极管有很多类，如下左图所示的是几种直径3mm的普通亮度发光二极管，原理图则如下右图所示，当在它的A和K两个电极加上合适的电压的时候，它就会亮起来。说“合适的电压”，是因为不同的发光二极管工作电压并不相同，红黄绿色的LED一般是在1.6～2.8V之间，正常工作电流则一般在2～30mA之间，但是实际最佳工作的选择范围一般是4～10mA之间。
1．硬件电路
根据发光管电压、电流参数，可以计算串接在LED上的电阻大小。例如系统供电为5V，LED上串接的电阻是1kΩ，设此时LED上的电压是2.0V，那么此时通过LED的电流则为(5V-2V)/1000Ω=3mA，如果需要提高亮度，一般会电流控制在10rrrA左右，则此时电阻应该选择(5V-2V)/10mA=300Q，可以就近选择10%误差的E12系列为330Q。

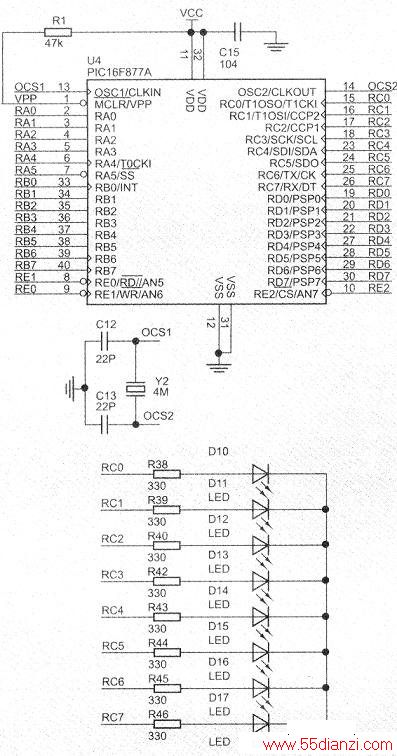

电路已经确定，然后就是连接到单片机的I/O口上，见图3，我们可以看到LED的A极通过限流电阻连接到单片机的I/O口，K极接GND，因此要使LED发光，也就是使电流流过LED，只需要把I/O口置成高电平即可，所以最终我们对LED的控制变成了对一个I/O口的控制，比如要点亮某个LED，就是把对应的某个口RCx设置为“1”而已，这就是实现方法。实验电路可以参考下图。
2．程序设计
与RCx置成“1”相反，把RCx置成“0”就可以使LED灭掉，而要想让他闪动起来，其实也就是亮和灭在一段连续时间上交替出现。所以，实现方法就是使RCx在每隔一段时间轮流出现“1”和“0”。因为单片机的程序执行速度很快，如果是在很短的时间内改变RCx的状态，人眼是看不出来的，中间必须有个合适的延迟时间，所以一般闪动地延迟是在300ms左右，一般认为以这个频率闪烁不太会令人觉得很紧张。到这里我们就可以编写如下程序，通过以下程序可以实现某个LED的闪动发光。

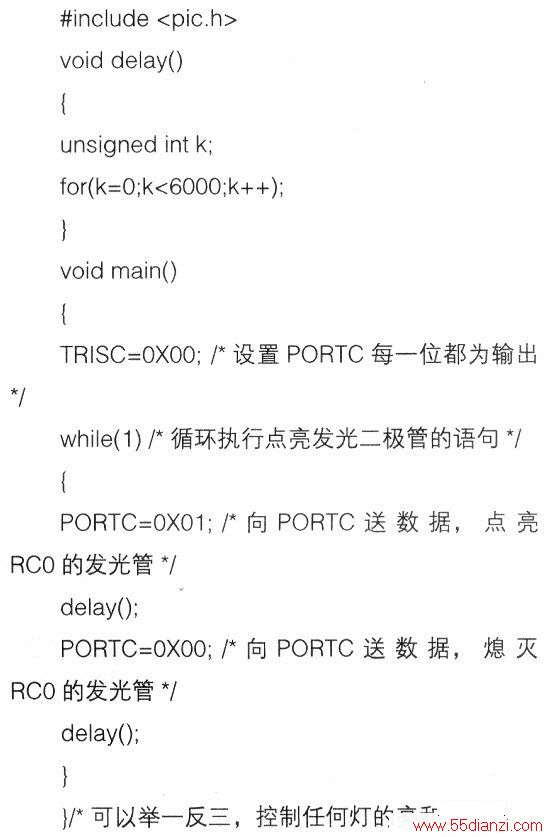

程序代码如下：
