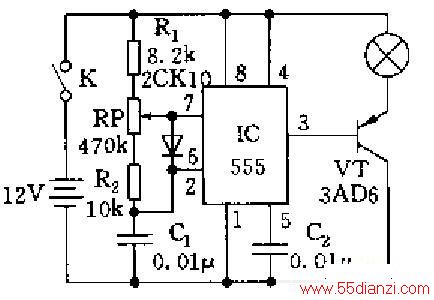

电路如下图所示,调光器以555为核心组成。555和R1,RP,R2,C1组成无稳态多谐振荡器,振荡频率f=1.44/(R1+RP+R2)C1,约为650Hz左右,占空比可通过调节RP来改变,可从4。5%变化到95.5%,因而灯的亮度有大范围的变化,实现无级调光。
