采用NE555构成的脉冲波群发生电路

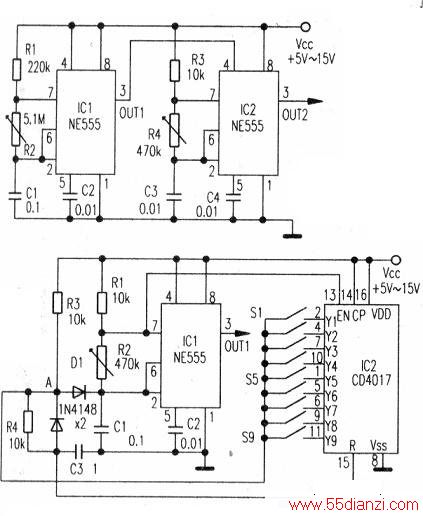

　　脉冲波群发生器又称“Bust波发生器”，多用于遥控、测量、报警等场合的信号源。如果对波群持续期内的脉冲个数要求不严，一般采用二块555（或一块556）集成电路。如上图所示。
　　
　　将两块555集成电路分别连成振荡器，用较低频率的振荡器(IC1)输出控制较高频率的振荡器(IC2)。
　　
　　IC1输出(OUT1)为低电平时，IC2停振，此时IC2输出(OUT2)低电平；IC1输幽(OUT1)为高电平时，IC2振荡，IC2输出(OUT2)脉冲振荡信号。通过调节二个振荡器的频率，可以调节输出波群的间隔和输出波群持续期内的脉冲个数，但调节较难，精度不高。另有一种对波群持续期内脉冲个数可控、精度较高、调节容易的脉冲波群发生器，如下图所示。
　　
　　电路由可控脉冲振荡器(IC1)、十进制计数器／脉冲分配器(IC2)及脉冲间隔时间控制电路三部分组成。IC1及其外围元件(R1～R3、C1～C2、D1)构成可控脉冲振荡器，波群信号由IC1的第③脚输出。该振荡器能否振荡取决于受控端A点的电位。A点为高电平时，振荡器停振；A点为低电平时，振荡器振荡。CD4017(lC2)接成下降沿触发的计数器，触发电平取自IC1的⑦脚，IC2的输出端Y1~Y9由预置键S1～S9选择，加至受控振荡器的受控端及间隔时间控制电路(R4、C3．、D2)的输入端（A点）。间隔时间控制电路的输出端(B端)加至计数器的复位端。工作过程如下。
　　
　　假设按下预置键S5，计数器输出端Y5输出为低电平，此时B点为低电平，计数器处于计数状态，A点为低电平，振荡器振荡。IC1的⑦脚输出的方波下降沿触发IC2计数进位：当第5个脉冲下降沿到来时，IC2的Y5输出端变为高电平。通过其按键S5使受控端A点也变为高电平，迫使IC1停振，这样波群持续期内的脉冲个数正好为5个。在IC1停振后，IC2输出端Y5的高电平，通过电阻R4+给电容C3充电。当B点的电位大于计数器复位电位时，计数器复位。此时Y5为低电平．ICI又重新起振。电容C3通过二极管D2放电，确保在IC1振荡器⑦脚输出的第一个脉冲波下降沿到来前，计数器恢复计数状态。这样周而复始，就产生了波群脉冲。该电路通过控制预置键S1．-S9，可以在波群持续时间内得到所需个数的脉冲；调节IC1的振荡频率，可以改变波群持续期内的脉冲频率；调节Rl和Cl的值，可以调节波群的间隔时间。如果要求波群持续期内的脉冲个数大干9，可将计数器进行相应的扩展。
