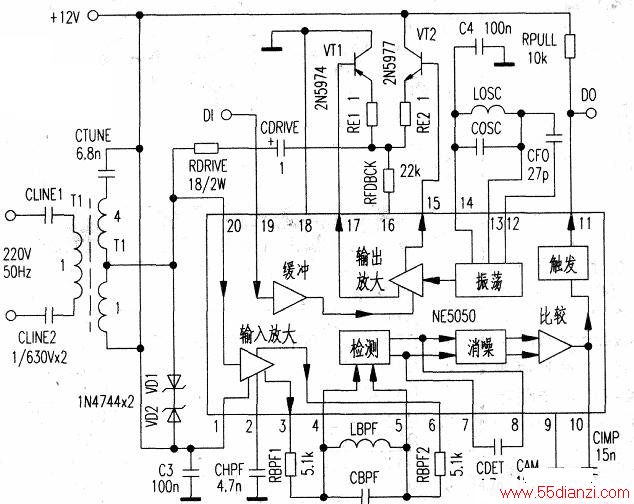

电路如下图所示，T1是信号输入、输出耦合变压器，3个绕组匝数比为1:1:4，可用晶体管收音机中频变压器改制。两只稳压管VD1、VD2反相串联起保护作用，并能抑制50Hz工频及其谐波。
CTUNE与T1绕组并联谐振于载波频率上，用来进行选频。
接收载波信号从20脚送入，输入信号最大幅值可达70Vp-p。输入放大器有限幅特性，可将其限制在1.2Vp-p后输出。
CHPF为高通滤波电容，载波频率fXR =120kHz时取lOnF，fCXR=300kHz时取4.7nF。输入放大器还具有高通特性，对直流信号衰减为50dB．对100kHz信号放大为24dB。③～⑥脚外接元件组成低通滤波器(BPF)，其带宽BW(-3dB)=1/2．CBPF- RBPF。幅度检波器输出全波整流信号．CDET决定检波延时时间tDET。tDET是指CDET从OmV充电到50mV（检波阚值）所需时间，一般可按CDET(F)=(F)tDET(S)/105进行估算，其大小影响接收电路的稳定性。CAM是线路阻抗调制抑制电容，其容值越小，收、发转换所需时间也越短，当取CAM=100nF时，可提供4s的转换延时。脉冲滤波电容CIMP两端电压上升或下降时间tIMP，一般应大于脉冲噪声的最大宽度，当取CIMP=15nF时，可获得约450μs的延迟抑制。 CAM和CIMP能稳定检波电容CDET两端的包络平均直流电压，为比较器提供50mV阈值电压。经比较后的检波信号通过R-S触发器和驱动电路由11脚送出，RPULL为输出负载电阻，取值不得小于1.5kΩ。总接收延时tD(S)=tDET(S)+tIMP(S)+2μS。20脚可承受VCC±35V的过压信号。
LOSC、COSC为振荡元件，谐振于载波中心频率fCXRH。振荡反馈电容CFO取值范围为27～51pF，当12脚对地短路时振荡将停止。14脚内部为振荡器提供1/2Vcc的偏置电压。振荡幅度不宜过大，否则会增加失真，当振幅为2V时，失真(THD)将大于20/0。若振幅过大，可在13、14脚间跨接一衰减电阻来解决。欲传送的数据(TTL)由19脚送人缓冲器，在高电平时打开线路驱动（输出放大）器，经VT1、VT2推挽放大，由CDRIVE、RDRIVE送至Tl、CTUNE选频后，耦合至低压电网向外传送。19脚输入低电平时，线路驱动器被关断，呈高阻状态。发，送电路的输出阻抗在发送状态小于2Ω，关断状态大于40kΩ。载波驱动管VT1、VT2可输出40mA峰值电流，若RE1、RE2取IΩ／0.5W电阻时，可驱动lOn负载；若VT1、VT2换成达林顿管，可驱动1Ω负载；若不用VT1、VT2，在16脚与15、17脚间各接一只10Ω电阻，可驱动50Ω负载。RFDBCK可‘调节放大增益，当RFDBCK=0Ω时增益最小，为6dB。若RFDBCK使用热敏电阻，则可对LC振荡器产生的温度漂移进行补偿。
