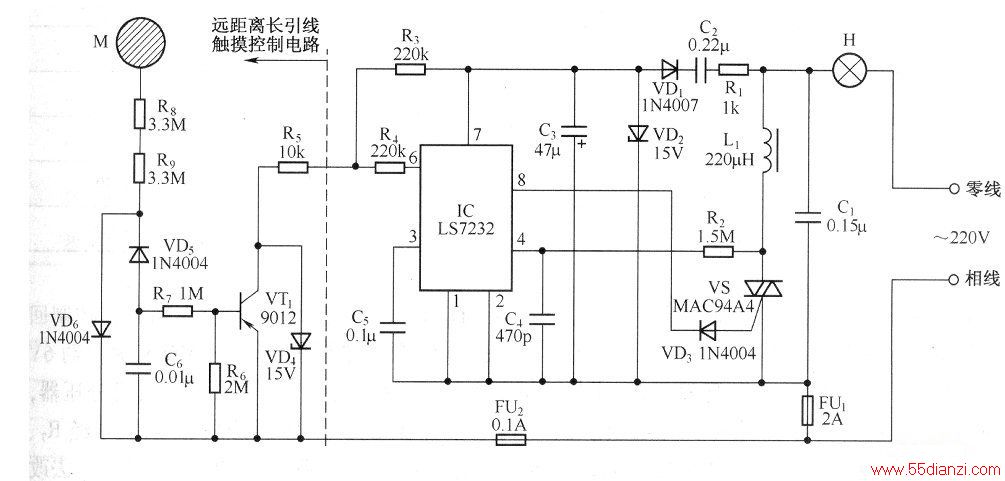

下图所示的是采用LS7232组成的长距离引线触摸调光电路。 LS7232的工作电压由R1与C2降压、VD1整流、C3滤波、VD2稳压后供给。C1与L1用于消除晶闸管VS开关产生的高频干扰辐射,以免影响其他电子设备的正常工作。R2限流后向IC的④脚提供50Hz的交流同步信号,C4用于消除尖脉冲干扰。远距离长引线触摸控制电路部分为下图中虚线左面所示。当人手触摸M时,人体感应的杂波信号经R8、R9等并由VT1放大后送至IC的⑥脚,对灯光进行触摸控制
