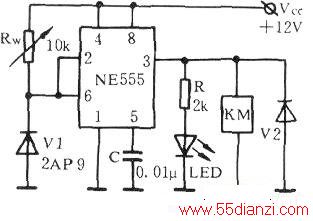

采用NE555制作的温控电路见下图,当发热体温度较低时,2AP9反向电阻很大,②、⑥脚为高电平,⑧脚输出低电平,继电器KM不动作,常闭接点KM1接通发热体电源升温。当2AP9的反向阻值随温度升高而下降至②、⑥脚电平为低电平即1/3Vce时,时基电路翻转,③脚输出高电平,使KM动作,常闭接点KM1断开发热体电源停止加热。
