用MC14017设计的四挡触摸调光电路

用MC14017设计的四挡触摸调光电路

点击数:7871 次   录入时间:03-04 12:02:19   整理:http://www.55dianzi.com   稳速-调速-调光电路

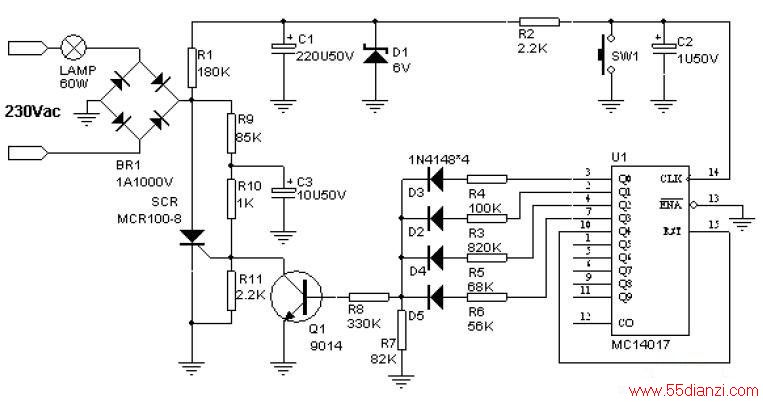

  电路如下图所示,电源经灯泡后由BR1桥式整流,再经电阻R1限流,电容C1滤波,稳压管D1稳压,给集成电路MC14017提供6V直流电源。

  R2、C2和按钮开关SW1组成时钟脉冲触发电路,每按一次SW1,U1的(14)脚就输入一个脉冲,U1的(3)脚、(2)脚、(4)脚、(7)脚这4个输出端上对应输出高电平,由于R3~R6的取值不同,所以三极管Q1的Vb电压在0.28V、0.52V、0.62V、0.63V间变化,可控硅SCR的导通程度也不一样,于是灯泡在全亮→较亮→暗→最暗→全亮之间循环变化,实现四挡调光的目的。

用MC14017设计的四挡触摸调光电路
