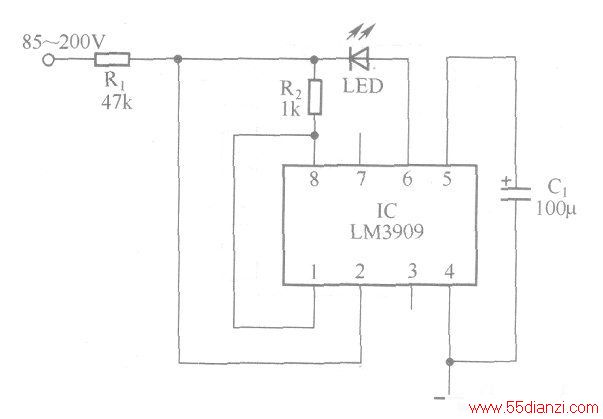

电源电压为85～200V的LED闪烁器电路如下图所示。在LM3909内部的引脚②和④之间有一个6.5V的稳压管(图2-28中未画出)，利用这只稳压二极管，可以使电路由85～200V电源供电，此时lOOμF的定时电容C．应接在④、⑤脚之间。
