采用NE555构成的隔离型稳压电源图
点击数：7688 次 录入时间：03-04 11:50:32 整理：http://www.55dianzi.com 电子电路图

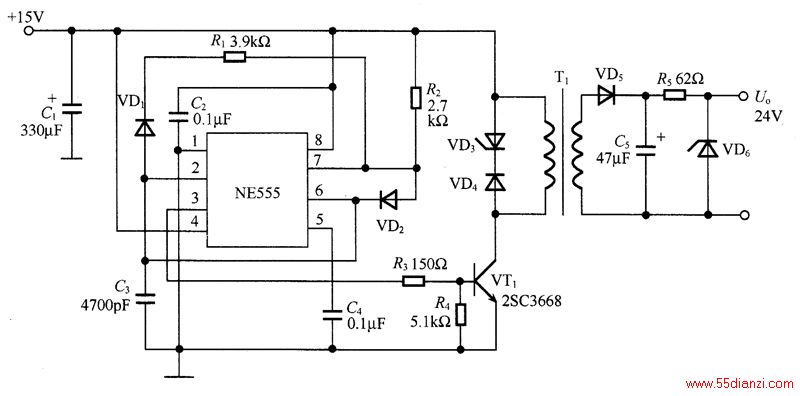

如图是采用NE555构成的隔离型稳压电源。电路中，由R1和R2调整驱动VT1的通/断时间，当R1＝R2时，NE555的3脚应输出占空比为50%的矩形波，但实际上VTt的截止稍有些迟后，因此需要进行微调。VT1导通时间由R2和C3决定，而截止时间由R1和C3决定。输出电压为高电平时充电时间t1；和低电平时放电时间t2为，f1＝0.693R2C3（s），t2＝0.693R1C3（s）。
