采用门控开关的亮度调节电路(可见光亮度传感器LX1970)

采用门控开关的亮度调节电路(可见光亮度传感器LX1970)

点击数:7794 次   录入时间:03-04 12:03:00   整理:http://www.55dianzi.com   稳速-调速-调光电路

采用门控开关的亮度调节电路(可见光亮度传感器LX1970)

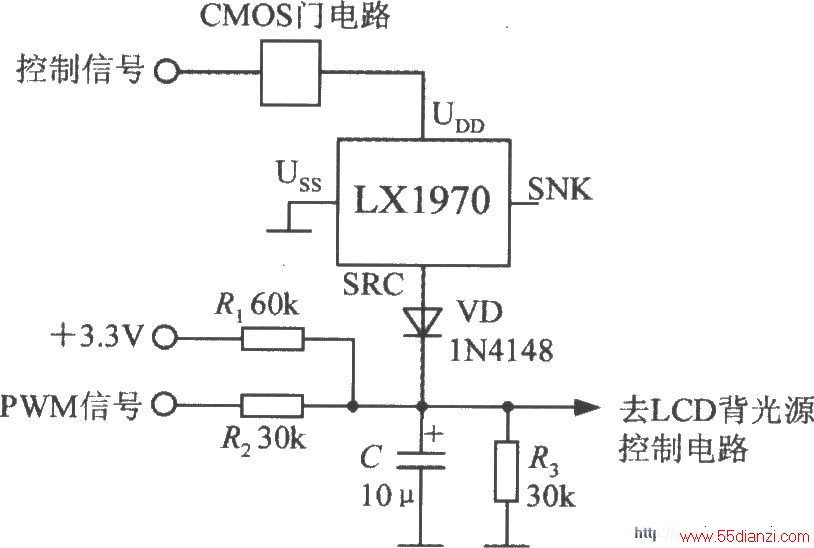

采用门控开关的亮度调节电路如图所示。该电路有以下特点:第一,利用一个CMOS门电路来控制LX1970电源的通断,仅当门电路的输出为高电平时LX1970上电,因LX1970属于微功耗器件,故电源电压可由门电路提供;第二,在SRC端串联一只隔离二极管(VD),当LX1970掉电时VD截止,能起到隔离作用,使亮度信号不能加到LX1970上,可起到保护作用;第三, 3.3V直流电压信号与PWM信号可等效于逻辑或门的两路输入信号,因此,改变直流电压也能调节亮度。VD可选用1N4148型高速开关硅二极管。
