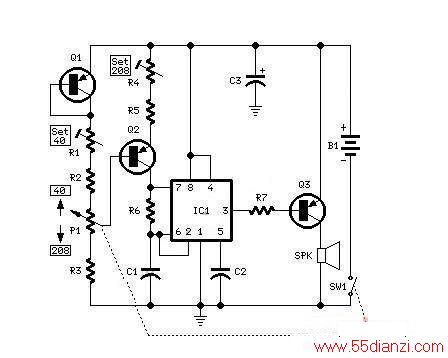

节拍器是非常重要的工具，如果你学习音乐的演奏。有机械节拍器的装置，在过去，但今天，电子节拍器，更受欢迎，因为它可以很简单，紧凑型/小型，可靠，而且也有最有趣的特点：价格便宜。这里是电子节拍器原理的一个例子：
零件：
C1的1 uF 63V涤纶电容器
C2 10nF的63V涤纶电容器
C3 47 UF 25V电解电容
R1 10K 1/2W微调金属陶瓷
R2的10K 1/4W电阻
R3的330K 1/4W电阻
R4 50K 1/2W微调金属陶瓷
R5的100K 1/4W电阻
R6，R7 1K 1/4W电阻
P1的线性电位器100K
SPST开关SW1(与P1伙同)
SPK 8欧姆40毫米。喇叭
B1 12V电池(MN21，GP23A或VR22型)
IC1选用NE555通用定时器IC
Q1，Q2，BC560 45V百毫安低噪声高增益PNP晶体管
第三ZTX753 100V 2A PNP晶体管
Q1和Q2的周围建一个可变的电流源，提供的线性度，可直接映射到电位器的位置。晶体管Q3放大信号，得到响亮的点击声音，类似发条的节拍器。为了获得更多的输出功率和更紧凑的封装，12V微型电池使用。不要担心，如果你不能得到的电池，因为它的作品也为9V电池。充分旋转对R2的P1，然后设置R1获得每分钟40次(与另一节拍器)。旋转完全对R3的P1，然后设置R4获得每分钟208次。
最后，标志着整个规模与 ??共同节拍器步骤如下
：40 - 42 - 44 - 46 - 48 - 50 - 52 - 54 - 58 - 60 - 63 - 66 - 69 - 72 - 76 - 80 - 84 - 88 - 92 - 96 - 100 - 104 - 108 - 112 - 116 - 120 - 126 - 132 - 138 - 144 - 152 - 160 - 168 - 176 - 184 - 192 - 200 - 208。
