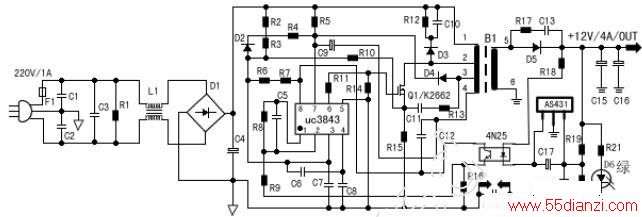

下面这个适配器的电路原理图是根据实物绘制的（具体型号已经没有了），可供同行们维修时参考。
从电路图上看适配器并不复杂，采用UC3843作为主控芯片，电路结构简单、紧凑，工作稳定可靠，有良好的过压保护措施，安全可靠。
适配器型号/规格：输入电压：100—240VAC；50/60Hz/2A输出电压：直流12V/4A；
适用机种：KY—05048—12
图中元件参数：；D1=BR805D；D2=1N4148；D3=D4=FD1R；D5=MBR20H10C；D6=绿色发光二极管。R1=1M；R2=1MK；R3=62K；R4=470；R5=100K/3W；R6=12K；R7=6.2K；R8=10K；R9=6.2K；R18=1K；R10=1K；R11=22；R12=47K/2W；R13=47K/2W；R14=4.1K；R15=0.47/2W；R16=1K；R17=10/0.5W；R18=220；R19=8.55K；R20=1.1K；R21=2.2K；C1=C2=222/2KV；C3=0.22uF/275V；C4=68uF/400V；C5=322/1KV；C6=；C7=；C8=；C9=100uF/35V；C10=103/1KV；C11=101/1KV；C12=；C13=103；C14=472/270V；C15=C16=470uF/25V；C17=1uF/10V；C18=104。
