采用UC3843构成的开关电源电路

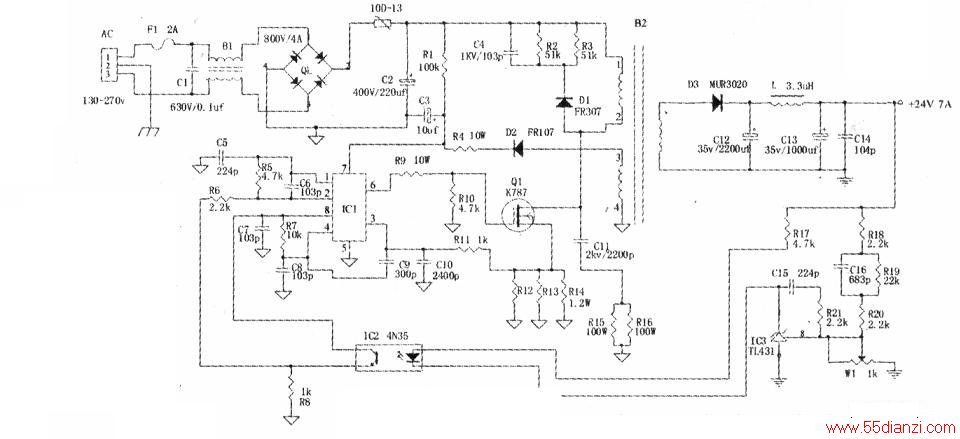

　　电路见下图所示，220V交流电压经C1、B1 EMI滤波，由QL桥式整流，C2滤波后产生大约+290V的直流电压。该电压一路通过B2初级绕组①、②加到开关管漏极(D)；另一路经过启动电阻R1加至lC(UC3843)的供电端⑦脚，使IC1输出端⑥脚产生约15V的正向脉冲，通过R9、R10去驱动开关管的栅极，使开关管导通。在开关管导通的同时，开关变压器B2的反馈绕组③、④感应出上正、下负的感应电压，通过D2、R4、C3整流滤波，产生约18V的正电压并加至IC1的供电端⑦脚，使IC1、开关管工作于正常的开关状态。开关管导通时B2储能，开关管截止时B2释放储能。这时B2次级感应出上正、下负的感应电势，经D3、L、C12、C13、C14整流滤波后得到+24V直流电压。
　　
　　原理图中：C4、R2、R3、Dl组成开关管的箝位保护网络，而C11、R15、R16组成保护开关管而设的尖峰吸收回路。开关电源的稳压过程：IC1的③脚是电流检测端，用于检测开关变压器初级和开关管的电流，如果电网电压升高，则开关变压器初级电流就要上升，流过采样电阻R12、R13、R14的电流就会增加。那么IC1的③脚电位将会升高，导致输出端⑥脚控制脉冲宽度变窄，开关管的导通时间缩短，流过开关变压器的初级电流将会下降，从而达到稳压的目的。IC1的②脚是反馈电压输入端与IC2、IC3等组成用于控制因负载变化而引起的输出电压变化。此脚电压与IC1内部2.5V的基准电压进行比较，产生控制电压，去控制脉冲宽度，来达到稳压的目的。开关电源的输出电压高、低可由W1调整。
　　
　　IC2为光电耦合器，IC3为高精度分流稳压器。
　　
　　常见故障检修

    1．保险丝完好，但没有电压输出：此故障通常是启动电阻R1开路，如果R1完好那么就有可能是IC1(UC3843)损坏。
　　
　　UC3843好坏的判断有两种方法。
　　
　　一是通过500型三用表Ω*100挡测各脚对参考点⑤脚的在线电阻，其正常值见附表。如测出的．阻值与表中的数据相差较大，而外围元件正常，那就是UC3843损坏。
　　
　　另外，如有条件可在机上外接直流电源，用示波器监测波形来判断。即在IC1的⑦脚与⑤脚接入18V~20V的直流电压(UC3843的工作电压为10V—30V)测⑧脚有无5V参考电压，④脚有无幅度为1.5V的锯齿波输出；⑥脚有无幅度为15V的负向脉冲，如都无异常说明芯片正常。
　　
　　2．保险丝熔断：此故障首先要查开关管Q1，若击穿，再查C11、R15、R16有无开路，一般Q1击穿R12—R14同时也损坏（开关管的简单测量方法，黑笔接S极、红笔接D极，阻值约为700Ω，其余均为无穷大）如果Q1完好无损，—般为C1、QL、C2损坏。
　　
　　3．开关电源带不起负载：带载后电源电压下降，同时开关变压器发出“吱吱”声。常见故障为变压器反馈绕组开路、D2、R4开路，C3失效，IC1内部损坏，光电耦合器损坏（同时输出电压失控）。
