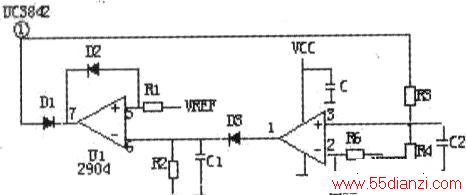

下图是中功率短路保护电路，其原理简述如下：当输出短路，UC3842①脚电压上升，U1③脚电位高于②脚时，比较器翻转①脚输出高电位，给C1充电，当C1两端电压超过⑤脚基准电压时U1⑦脚输出低电位，UC3842①脚低于1V，UC3842停止工作，输出电压为0V，周而复始，当短路消失后电路正常工作。R2、C1是充放电时间常数，阻值不对时短路保护不起作用。

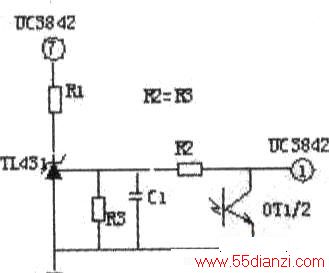

下图是常见的限流、短路保护电路。
其工作原理简述如下：当输出电路短路或过流，变压器T1原边电流增大，R3两端电压降增大，③脚电压升高。UC3842⑥脚输出占空比逐渐增大关闭无输出。
