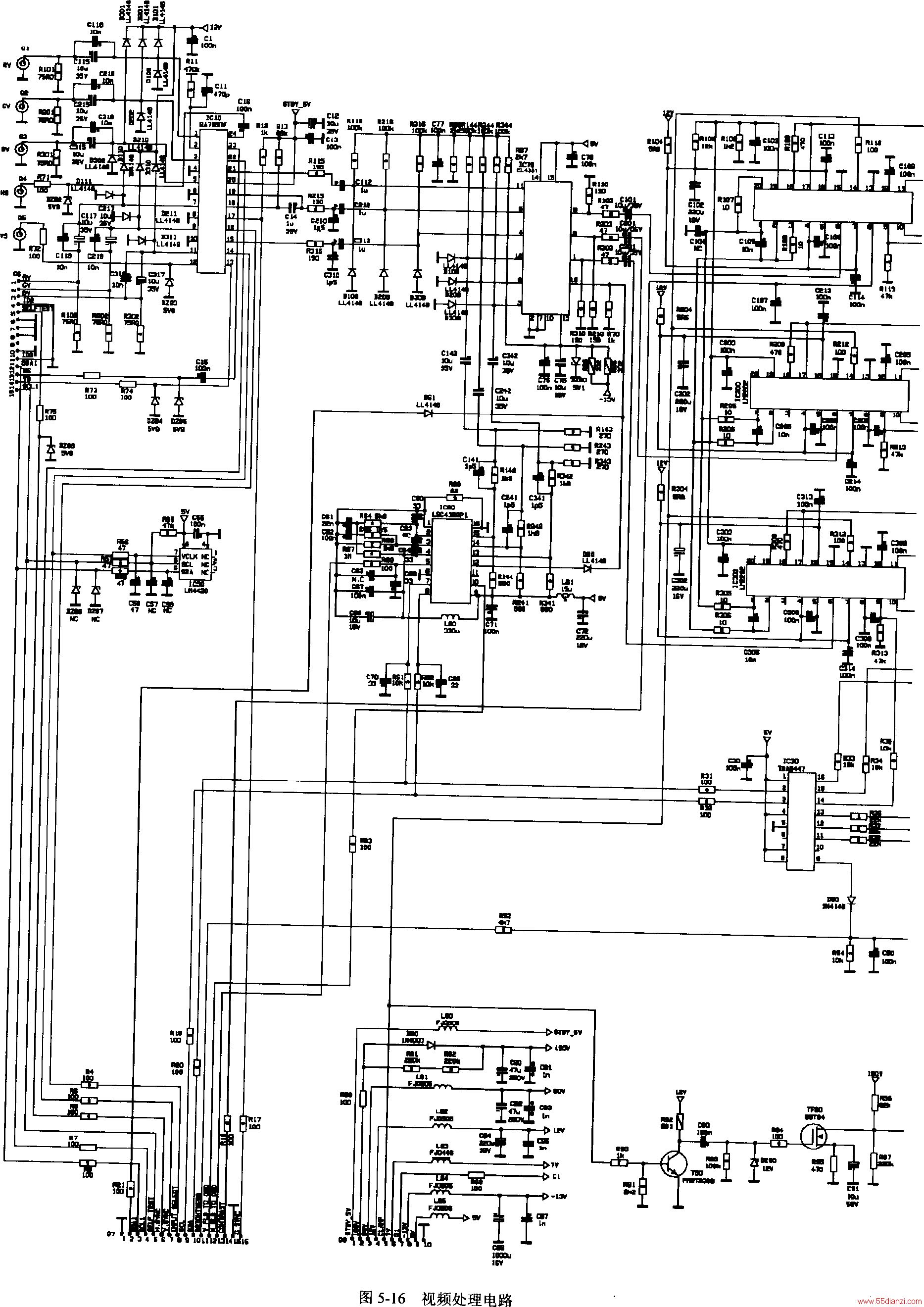

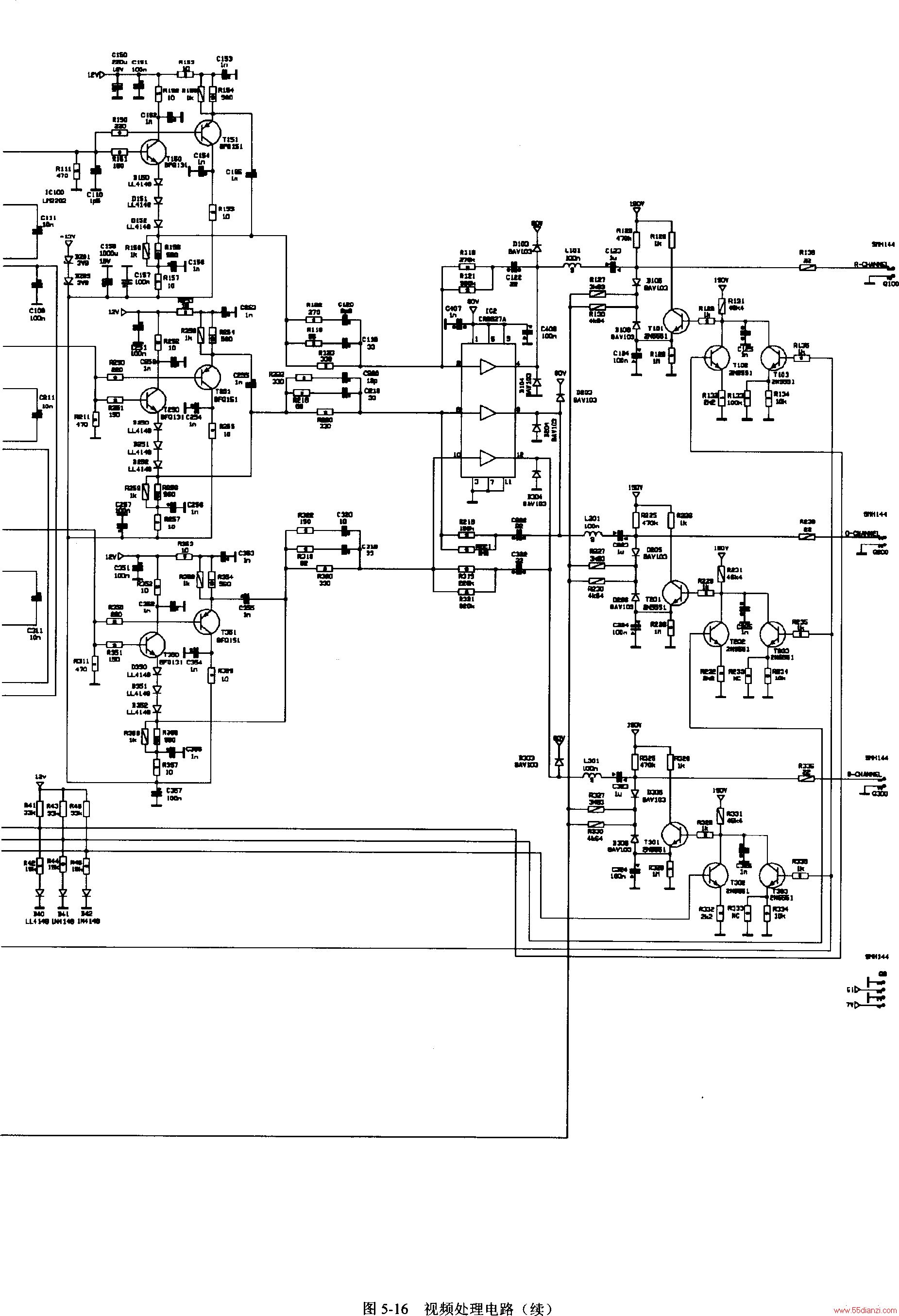

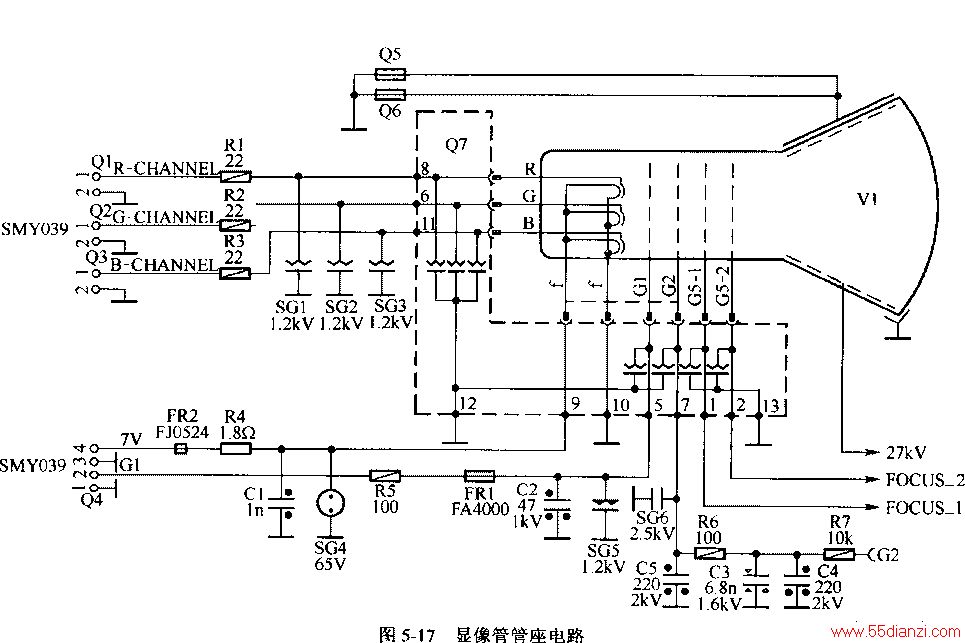

NOKIA 445T彩色显示器视频处理电路分析

引脚号 引脚名 功能 在NOKIA445T彩色显示器中的应用 1 A3 IIC总线从地址接受器可编程地址A3数据输入   2 SDA IIc总线串行数据输入，输出   3 SCL IIC总线串行时钟输入   4 VCC 电源   5 GND 地   6 NC 空   7 Al IIC总线从地址接受器可编程地址Al数据输入   8 A2 IIC总线从地址接受器可编程地址A2数据输入   9 DACO 通道0模拟电压输出 亮度控制信号输出 10 DAC1 通道1模拟电压输出   ll DAC2 通道2模拟电压输出 蓝枪截止点控制信号输出 12 DAC3 通道3模拟电压输出 绿枪截止点控制信号输出 13 DAC4 通道4模拟电压输出 红枪截止点控制信号输出 14 DAC5 通道5模拟电压输出 蓝激励控制信号输出 15 DAC6 通道6模拟电压输出 绿激励控制信号输出 16 DAC7 通道7模拟电压输出 红激励控制信号输出

　　1.暗平衡调整
　　
　　所谓暗平衡调整，就是输入黑电平时，调节显像管R、G、B三个阴极与栅极之间的栅偏压，使它们分别等于截止电压。暗平衡调好后，输入小幅度黑白信号时显示纯黑白图像，不会产生偏色，当进行暗平衡调整时，微处理器IC501通过IIC总线控制TDA8447（数，模转换器），从而改变TDA8447的13、12、11脚输出端的直流电压，也就改变了晶体管T101和T102、T201和T202、T301和T302各极电压，进而改变显像管的三个阴极电位，直到输入黑电平时三个阴极的栅偏压分别等于其截止电压，达到暗平衡调整的目的。

　　2.亮平衡调整
　　
　　亮平衡调整主要是分别调节显像管三个阴极上的各基色信号的幅度，使其有适当的比例，以补偿显像管三个阴极特性曲线斜率的差异。当亮平衡调好后，输入大幅度的黑白信号时，三个阴极产生相等的阴极电流，屏幕呈现纯白色，不会产生偏色。

　　当进行亮平衡调整时，微处理器IC501通过IIC总线控制MAS9181（数／模转换器），从而改变MAS9181的16、15、14脚输出端的直流电压，也就改变了IC100 （LM2202）、IC200 （LM2202）、IC300 （LM2202）的9脚直流电压，从而控制控IC100、IC200、IC300的17脚输出的R、G、B基色信号幅度，达到亮平衡调整的目的。

　　六、对比度和ABL控制电路
　　
　　1.对比度控制电路
　　
　　对比度是通过控制R、G、B三基色信号的增益来实现的。在显示器的前面板上设置有对比度控制电位器P602（参见图5-21），调节P602，可控制IC100 （LM2202）、IC200 （LM2202）、IC300（LM2202）的8脚电压高低，进而控制IC100、IC200、IC300内部R、G、B放大器增益变化，使画面对比度得以改变。

　　2.ABL控制电路
　　
　　当画面亮度增大引起显像管束电流增大时，行输出变压器M301的4脚（BCL）的电位下降（参见图5-9），经T508、T509（参见图5-21）控制后，使加到IC100 （LM2202）、IC200 （LM2202）、IC300 （LM2202）的8脚电位下降，控制内部R、G、B放大器的增益下降，使显像管束电流下降，避免了束电流过大带来的危害。

　　七、亮度控制和消亮点电路
　　
　　1.亮度控制电路
　　
　　该机亮度控制采用阴极方式，而没有采用栅极控制方式。在显示器的前面板上设置有亮度控制电位器P603，调节P603，可改变T103、T203、T303的基极电位，进而改变显像管的三个阴极电位，达到亮度调整的目的。

　　2.消亮点电路参

　　显示器关机后，T206迅速截止，因此C246负极储存的负电压直接通过R236加到显像管栅极G1上，由于这一负压很大，能够使电子束截止，消除了关机亮点。

　　八、行场消隐电路
　　
　　1.行消隐电路

　　从行输出电路C416、C418中间取出的行逆程脉冲经R234、R233、R232加到T207的基极，经T207放大、T206缓冲送到显像管的G1极，在行消隐期间，使加到显像管G1极的电压降低（更负），使屏幕景亮度下降，达到了消除行回扫线的目的。

　　2.场消隐电路
　　
　　在场扫描逆程期间，由场输出电路STV9379的3脚输出的场逆程脉冲经D210和R231、R237分压，加到T208的基极，经T208放大、T206缓冲，送到显像管的栅极G1。在场消隐期间，使加到显像管G1极的电压降低（更负），使屏幕景亮度下降，达到了消除场回扫线的目的。

　　九、OSD屏显电路
　　
　　屏显电路主要以IC80 （LSC4386P1）为核心。LSC4386P1引脚功能如表5-10所示。

引脚号 引脚名 功能 引脚号 引脚名 功能 1 VSSA 模拟电路接地端 9 VDD 数字电路供电端 2 VCO 字符压控振荡器 10 VFLB 场同步信号输入端 3 RP 接偏置电阻端 11 HT 半色调控制端（未用） 4 VDDA 模拟电路供电端 12 FBLK 字符消隐／开关脉冲输出端 5 HFLB 行同步信号输入端 13 B-OSD OSD字符B输出端 6 SS 串行接口使能端 14 G-OSD OSD字符G输出端 7 SDA IIC总线数据信号输入／输出端 15 R-OSD OSD字符R输出端 8 SCL IIC总线时钟信号输出端 16 VSS 数字电路接地端

　　要使字符显示的必要条件是：字符振荡器必须正常工作，IC80 （LSC4386P1）的2脚用直流电压控制内部振荡器的频率，3脚外接偏置电阻器。偏置电阻器的作用是调整内部字符振荡器的偏置电流，使振荡器振荡在规定的点频率上。因为字符振荡器频率决定了读出字符的速度，所以，改变字符振荡器的频率可使屏幕显示的字符的水平尺寸发生变化。此外，IC80 （LSC4386P1）的5脚10脚必须输入行、场逆程脉冲信号，通过对行场逆程脉冲的检测，使显示字符在屏幕预定的位置上，并使字符显示与扫描同步。

　　在字符显示期间，微处理器IC501将待显示字符及其位置信息，通过数据（SDA）和时钟（SCL）12C总线送入LSC4386P1的7、8脚，LSC4386P1从15、14、13输出模拟R、G、B字符信号，送到EL4331的12、6、3脚，经IC70 （EL4331）切换控制后，送到视频处理电路，驱动显像管显示字符和图案。

　　IC80 （LSC4386P1）的12脚输出字符底色消隐信号，加到IC70 （EL4331）的16脚，在字符显示期间，控制EL4331无R、G、B字符信号输出，达到字符底色消隐的作用。

　　IC70 （LSC4386P1）的11脚为半灰度图像控制端，主要作用是降低VGA R/G/B信号的增益，用于产生一个透明窗口来显示字符，该机未用。
