彩显扫描电路、高压形成电路原理分析

　　2、构成

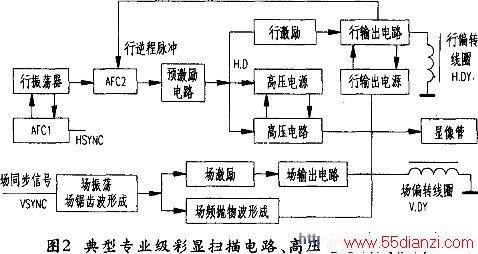

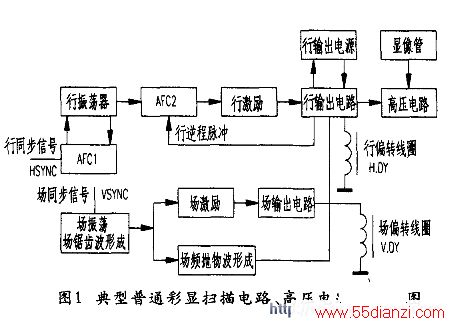

    由于普通彩显可工作行频范围较低（多在31kHz～56kHz，部分可达到70kHz），而目前的专业级彩显工作的行频范围较高（多在31kHz～96kHz，部分可达到120kHz左右），因此普通型彩显为了降低成本，采用了一体结构的行扫描电路和高压电路，即行扫描电路不仅实现水平扫描功能，还通过行输出变压器为显像管的高压阳极、聚焦极、加速极供电，如图1所示；专业级彩显为了实现更高的清晰度和稳定性，采用分体结构的行扫描电路和高压电路，即行扫描电路仅完成水平扫描，而由单独设置的高压电路为显像管供电，如图2所示。由图2可知，两者也有紧密的联系，即高压电路的触发脉冲由行激励电路或行输出电路提供。

　　二、行振荡和AFC控制电路
    无论彩显采用哪种形式的行扫描电路。其行振荡器和AFC控制电路都是为行激励电路提供行频激励脉冲。该电路主要由扫描芯片内部电路和相关的外围元件组成而应用最广的当数TDA418XX系列和TDA91XX系列芯片，下面分别介绍。

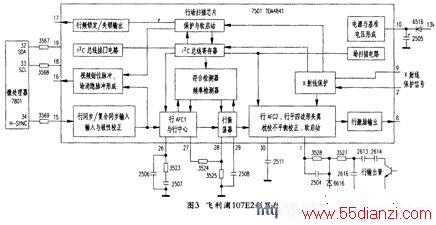

　　1、TDA48xx系列芯片构成的行振荡和AFC电路这里以飞利浦（PHILIPS）107E2型17英寸彩显的行扫描小信号处理电路为例。该电路由IIC总线控制型扫描芯片TDA4841和相关元件构成。如图3所示。

　　（1）行振荡电路和AFC   控制主电源输出的12.3V左右电压，通过7501（TDA4841）供电端⑩脚输入后，再经电源和基准电压形成电路为行扫描小信号处理电路供电，于是7501内部的压控型行振荡器与28脚、29脚外接的定时元件3525、2508通过振荡，在7501 29脚上产生基本行锯齿波脉冲。

　　微处理器7801 34脚输出的行同步信号经隔离电阻3569送到7501 15脚，行同步信号，复合同步信号输入电路判别输入的信号是单一的行同步信号，还是行场复合同步信号。若是复合同步信号，需要经分寓电路进行行场同步信号分离，随后进行极性校正，同步信号一方面送到视频钳位／场消隐信号形成电路；另一方面进入锁相环型AFC1电路。在AFC1电路中行同步信号经频率／电压转换为控制电压由27脚输出控制信号，通过3524送到7501 28脚，使行振荡器产生的频率快速与同步信号同步，同时将行频脉冲与行同步信号进行相位比较，获得的误差电流通过26脚外接的由3523、2507、2506组成的双时间滤波器平滑为误差控制电压，该电压再对行振荡器进行控制，使其产生与同步信号同频同相的振荡脉冲。不同行频时26脚的直流电压不同。另外，行中心调整也在AFC1电路完成。若7501⑩脚供电低于9V时。7501内部的行振荡器不能工作而无激励脉冲输出。⑩脚供电异常，一方面由主电源或节能控制电路异常所致；另一方面是负载异常所致，如部分飞利浦彩显的场输出电路异常，便会导致扫描芯片因供电电压低而无激励脉冲输出。若行振荡器或AFC1电路异常，会引起7501无激励信号输出或进入行频失锁保护状态。

　　（2）画面水平位置自动调整及软启动该功能由锁相环型AFC2电路来完成。同步后的行频信号作为基准信号送到AFC2电路，同时行输出管7606 c极输出的行逆程脉冲经2614、2613、2616分压后。再经3627、3528、2504限流后，从7501①脚输入到AFC2电路，两个信号进行相位比较后获得的误差电流，经30脚外接电容2511滤波输出直流控制电压，调整⑧脚输出的行激励信号的相位，确保不同行频时画面的水平位置的准确。

　　2、TDA91XX系列芯片构成的行振荡和AFC电路
     TDA91xx系列芯片又分TDA9109（同KB2511）和TDA911x系列两大类。

　　（1）TDA911x系列以美格（MAG）786FS/986FS/786PF型17英寸彩显的行扫描小信号处理电路为例进行介绍。该电路由TDA9112或TDA9113、TDA9115和相关元件构成，如图4所示。

　　TDA9112/9113/9115构成的行振荡电路和AFC控制电路与TDA48xx构成的彩显基本相同，不同的是采用了不同的引脚。它的29脚是12V供电端；④、⑥、⑧脚内接行振荡器，⑥、⑧脚外接定时元件C610、R613，④脚外接振荡器锯齿波阈值电平滤波电容C608；⑨、⑩脚内接锁相环型AFC1电路和行中心调节电路，⑨脚外接的C611、R614、C612组成AFC1电路滤波器，不同行频时⑨脚的直流电压不同，⑩脚外接行位置滤波和软启动控制滤波电容C613；⑤、12脚内接锁相环型AFC2等电路，其中用于相位比较的行逆程脉冲由12脚输入，⑤脚外接的C609和R661构成AFC2电路的滤波器；和TDA48xx一样，TDA9112等芯片的①脚既可以输入单一的行同步信号，也可以输入行场复合同步信号。

　　（2）TDA9109以诺基亚（NOKIA）447PRO型17英寸彩显的行扫描小信号处理电路为例进行介绍。电路见图5

   　　TDA9109（同KB2511）的⑤、⑥脚内接行振荡器，外接定时元件C204、R212；⑦、⑧脚内接锁相环型AFC1电路和行中心调节电路，⑦脚外接的C208、C209、R214构成AFC1电路的滤波器，⑧脚外接行位置控制和软启动控制的滤波电容C205；④、12脚内接锁相环型AFC2等电路，其中用于相位比较的行逆程脉冲由12脚输入，④脚外接C202、R210构成AFC2电路的滤波器。

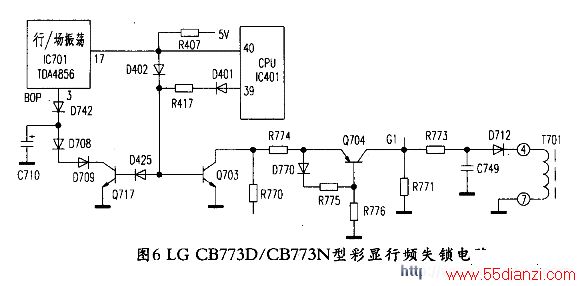

　　开机或变换显示模式瞬间，行振荡未同步时，IC701（TDA4856）内的行频锁定／失锁电路由IC701 17脚输出高电平控制信号，一路送到CPU IC401 40脚；另一路经D402使D425、Q717、Q703导通。Q717导通后。通过D709、D708、D742使IC701③脚的电位变为低电平，由于该脚是B+电源的误差放大器输出端。所以使B+电源为行输出电路提供的电压最低。Q703导通后，使Q704的供电电压消失，显像管栅极G1的负压变为最大，显像管不发光，避免荧光屏上出现行不同步等异常现象。当行振荡器同步时，IC701 17脚输出低电平锁定信号，机器进入正常工作状态。若行振荡器或AFC1电路异常，使行频脉冲始终不能与行同步信号同步，致使IC701 17脚输出的高电平控制电压达到一定值后，被微处理器IC401 40脚检测，IC401进入软件保护状态，避免行频失锁带来的危害。除了LG彩显外，其他彩显几乎都不将行频锁定／未锁定信号送到微处理器，而只将该信号送到B+电源和显像管栅极供电电路。

　　TDA91XX芯片由③脚输出行频锁定／失锁信号。该信号也对B+电源和显像管栅极供电电路进行控制，即在行频失锁期间荧光屏无光栅。通常③脚高电平时，说明行频已锁定；③脚为低电平时，说明行频未锁定。

　　该电路动作。通常会产生无光栅故障。不过，其动作多因行振荡器异常等原因所致。

　　四、行激励电路
    彩显的行激励电路有固定激励方式和动态激励方式两种。

　　1、固定激励方式

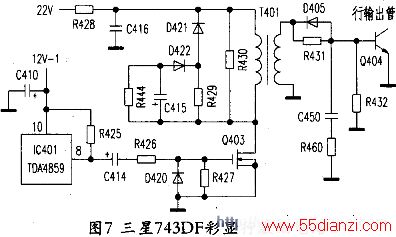

   图7是三星743DF彩显的行激励电路。该电路由行激励管Q403和行激励变压器T401为核心构成。由行场扫描芯片IC401（TDA4859）⑧脚输出的行激励信号经C414耦合。R426、R427分压限流。使Q403工作在开关状态。电阻R425是IC401⑧脚的上拉电阻，D420是防止Q403被过激励损坏而设置的。

　　Q403导通时，来自主电源的50V电压经R428限流。C416滤波获得的电压经T401初级绕组、Q403的D／S极到地构成回路，回路中的电流在T401的初级绕组上建立上正、下负的电动势，次级绕组感应出下正、上负的电动势，该电动势通过R432、D405构成回路，回路中的电流在R432两端产生的压降相当于为行输出管Q404的be结提供一个负压，所以Q404迅速截止，避免了关断损耗大给Q404带来的危害。Q403截止后，流过T401初级绕组的导通电流消失，所以初级绕组产生反相的电动势，此时次级绕组产生上正、下负的脉冲电压，该脉冲电压经R431、R432分压限流后使Q404导通。重复以上过程，Q404工作在开关状态。C415、R429、D422、D421和R444构成尖峰脉冲吸收回路，以免9403截止时被过高的尖峰脉冲击穿。

　　由于行频最低时行输出管所需的激励电压最大，而行频最高时所需的激励电压最小，所以许多彩显为了防止行频变化范围过大，引起行输出管因功耗大而损坏，行激励管采用了正、负电压供电方式。
