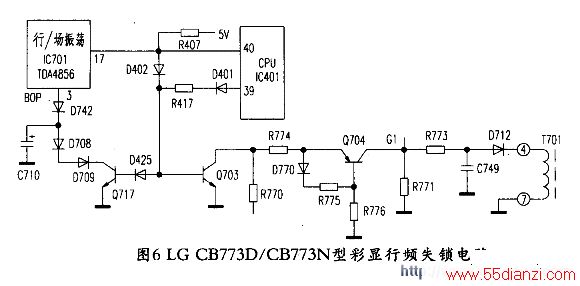

设置显示模式使行频最低时，由行、场扫描芯片IC701（μPC1884ACT）⑩脚输出的F／V控制电压的占空比最小。经R745、C746低通滤波获得的控制电压最低。该电压经IC702（A）放大后，使IC702（B）反相输入端⑥脚电位下降，与同相输入端⑤脚输入的参考电压比较后。致使IC702（B）⑦脚输出的电压达到最高，使Q704发射极输出的供电电压达到最高，与28V电压经R732限流提供的电压叠加后，为行激励电路提供的电压最高。行频最高时，IC701⑩脚输出的F／V控制电压的占空比达到最大，经R745、C746低通滤波获得的控制电压增大，再经IC702放大，使Q704基极输入的控制电压下降，由Q704发射极输出的供电电压最低，为行激励电路提供的工作电压变为最低。
（2）控制激励电压方式MAG796PF型彩显通过控制行输出管Q309基极输入电压的高低，来实现动态激励，如图9所示。
IC301（TDA9112）26脚输出行激励脉冲信号经C360、R349送到行激励管Q310 c极，使其工作在开关状态，行激励变压器T303次级绕组（⑥～⑩绕组）感应的激励电图9 MAG 796PF型彩显行激励控制电路流不仅通过R350送到Q309b极，而且经R394送到Q351 e极，而Q351 c极输出电压受微处理器IC501控制。
改变显示模式，使行同步信号的频率下降后，IC501 35脚输出的控制电压增大，该电压D321、R398使Q352导通程度增大，致使0351导通程度加强，Q351的集电极输出的电压增大。该电压与R350限流获得的电压叠加后，为Q309提供的激励电流增大。反之，控制过程相反。因此，通过该电路便实现了行输出管的动态激励。
行激励电路异常除了会使行输出电路不工作外，还容易导致行输出管因行激励不足而损坏。

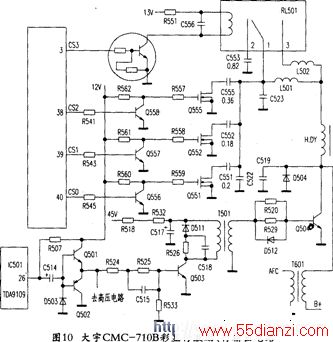

Q503是行激励管，T501是行激励变压器，9504是行输出管。T601是模拟行输出变压器，H.DY。是行偏转线圈，L501、L502是行线性失真校正电感，C523、C555、C553、C552、C551是行延伸性失真校正电容。
Q501、Q502组成的推挽放大电路，由该电路将IC501 26脚输出的激励脉冲放大后，不仅给高压电路提供触发脉冲，而且通过R524、R525激励Q503工作在开关状态，使T501产生低压、大电流激励脉冲，经R520、R529、D512组成的限流电路使Q504工作开关状态，不仅使H.DY产生行偏转电流实现行扫描，而且通过T601产生AFC脉冲。
2、有高压逆变功能的行输出电路
目前，有高压逆变功能的行输出电路通常采用DDD（Dual DamPINg管），两只行逆程电容CH23、CH31，CS是受控S校正电容，H.DY是行偏转线圈，CH18是水平枕形失真校正调制电容，LH03是水平枕形失真校正调制电感，TH04是行输出变压器。因TH04初级绕组的电感量较小，所以此类行输出电路有三个振荡频率相同的振荡回路。由电源电压B+、TH04初级绕组和分布电容构成主谐振回路，B+是该回路的电源；由H.DY和CH23、CS构成偏转回路，CS两端电压是该回路的电源；由LH03和CH31、CH18构成调制回路，CH18两端电压是该回路的电源。由于电源电压B+被CS和CH18分压，即B+电压=UCS+UCHIS所以改变Ucs两端电压的大小，便可改变流过偏转回路中电流的大小，从而可改变行幅的大小。若利用枕形校正电路控制Ucs，使其按下凹场频抛物波变化，则会校正水平枕形失真和梯形失真。因此，该行输出电路也被称为二极管调制电路。行幅控制和水平枕形失真的校正在后面介绍。
行输出电路工作后，TH04除了为显像管提供高压、中压，还为行输出电源电路提供取样等电压。
行输出电路最常见的故障是行输出管击穿，产生开关电源过流保护动作的故障，部分彩显的行输出变压器的故障率也较高。
六、行中心调节电路
水平扫描由行扫描正程期间完成。因此，行输出管和阻尼管在不同行频时因导通电阻不同等原因，光栅水平方向位置在不同行频时发生变化。
为此，需要通过行中心调节（或称水平中心，通常用H-CENT表示）电路，为流过行偏转线圈的行锯齿波电流上叠加一个可以调节的直流控制电流，实现光栅行中心位置的调节。行中心调节有自动和手动控制两种。
1、手动调节方式

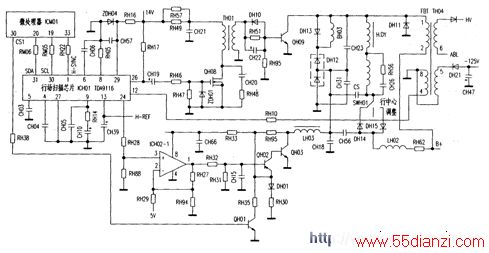

目前新型彩显的行相位调节功能极强。可在不同行频时确保画面水平位置准确。因此，许多新型彩显（如LG彩显）通常不再设置行中心调节电路。但也有许多新型彩显为了方便电路调试，而采用手动行中心调节电路。参阅图11，此类行中心调节电路由切换开关SWH01，二极管DH14、DH15，电阻RH62和电感LH02构成。因LH02的电感量是行偏转线圈电感量的5倍以上，所以行中心调节电路对偏转线圈回路的电流影响较小。
当开关置于中间位置时，该电路没有行中心调节功能，当开关接左侧或右侧位置时，光栅的位置将向左或向右移O.5cm左右。
2、自动调节方式

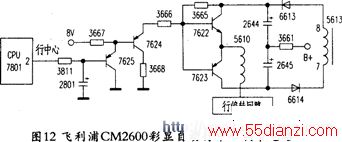

许多彩显为确保光栅的水平位置不受行频变化影响，设置行中心自动调节电路。下面以飞利浦CM2600型彩显为例进行介绍，如图12所示。
行输出变压器5613取样绕组产生的脉冲电压经6613、6614整流，分别在滤波电容2644、2645两端获得一正、一负的取样电压。其中正电压送到7622 c极，负电压送到7623 c极。由于行频不同时，行正程时间发生变化，所以滤波电容两端电压不同，如31kHz时2644正极电压为71V，脱机后（行频升高）2644正极电压为109V。
设置显示模式使行频为31kHz时，微处理器7801②脚输出控制信号的占空比最小（电位为0V），经7625、7624等放大后，使7622 e极电压为69V。脱机后使行频升高时，7801②脚占空比增大（电位为1.03V），经7625、7624等放大后，使7622 e极电压升高为103V，改变了行偏转线圈中的直流电压，自动调整了光栅水平中心位置。若该电路异常，主要产生行中心位置偏移的故障。
1、有高压逆变功能的行输出电路下面仍以图11所示的现代F770D彩显为例介绍此类行输出电路的水平枕形、梯形失真校正和行幅调整。该机采用DDD型行输出电路，所以使S校正电容CS两端电压按场频抛物波变化就可实现水平枕形和梯形失真校正，而改变CS两端直流电压的高低，可实现行幅调整。
（1）枕形、梯形失真校正由行场扫描芯片ICH01（TDA9116）24脚输出的场频抛物波信号经RH28送到ICH02-1③脚，该信号与②脚输入的参考电压经ICH02-1比较放大，再经QH02、QH03倒相放大后，使S校正电容CS两端电压按照场频抛物波的规律变化，从而校正了水平枕形失真。而调整。ICH01 24脚输出的场频抛物波的前后沿时间时，便可校正梯形失真（或称斜率失真）。
水平枕形失真和梯形失真校正量的调整由微处理器ICM01利用IIC总线对ICH01实施控制来实现。
（2）行幅控制若需减小行幅时，ICM01通过IIC总线对ICH01内的行幅控制电路实施控制，使ICH01 24脚输出的直流分量增大，经ICH02-1放大后，由其①脚输出的电压升高，再经QH02和QH03倒相放大后，使QH03集电极电位升高，致使CS两端的直流电压减小，流过行偏转线圈H.DY的扫描电流变小，水平幅度变小。反之，控制过程相反。
（3）自动行幅控制由于显示模式变换使行频升高，必然会使行输出电源产生的B+电压升高。该电压在保证显像管高压稳定的同时，却引起行幅过大的现象。所以部分彩显设置了模式行幅（MODE SIZE）控制电路。部分彩显为了防止亮度变化引起行幅变化，还设置了束电流控制方式。
1）模式控制 该控制方式主要有三种：第一种由微处理器通过模式行幅控制端子输出模式控制信号；第二种由S校正控制信号兼任；第三种由B+电压控制。它们控制原理相同，下面以厦华17YAK彩显为例进行介绍。

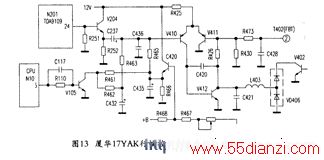

参阅图13，当行频升高使行输出电源产生的B+电压升高时，该电压经R468、R467、VR402取样后，使V420导通加强，其e极输出的电压经R465使V4lO b极输入电压升高，致使V410导通减弱，其c极输出的电压减小。使V412导通程度减弱，导致双阻尼管VD406的中点的直流电位升高。流过行偏转线圈的电流下降，行幅减小。反之，控制过程相反。
2）束电流控制光栅亮度增大引起显像管束电流增大，必然会导致行输出变压器T402②脚电位下降，使V411导通加强，其e极电位下降，相应引起V411 e极电位下降，在V411 b极电位不变时，其c极输出的电压下降，如上所述，行幅变小。反之，控制过程相反，实现束电流行幅控制。
另外，TDA9109 24脚输出的场频抛物波仅能用作枕形和梯形失真校正。不能实现行幅调整，此类彩显的行幅调整由微处理器N101⑤脚输出的调宽脉冲进行调整，即⑤脚输出的调宽脉冲的占空比增大时，经V105倒相放大，由R461和C435低通滤波获得电压减小，输入到V410 b极的行幅控制电压下降，如上所述，行幅减小。反之，调整过程相反。
