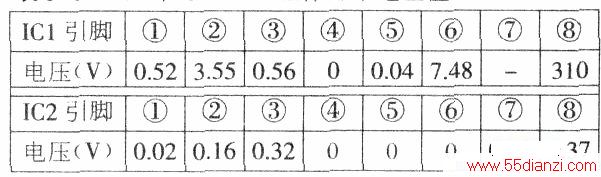

开关电源各次级无输出电压，表明主电源电路未工作。首先要检查IC1的⑧脚有无启动电压，若无，则检查R2是否开路？+300V电任是否正常？R2限流电阻采用0Ω电阻？损坏时不要简单的直通，因为它还起着限流的作用，防止DAP8A击穿短路时造成PCB浮铜板以及其他元件大面积的损坏，因此如果发现R2开路损坏时，可用(1/8W，0.5Ω)的保险电阻代换，应急维修时可用极细的单股铜丝连接；此时检查DAP8A的各脚电压值（如下表所示）。在与正常工作时的电压值对比后，发现其⑥脚电压为7.48V，偏低。该脚的启动电压值为8.5V（正常工作电压值为10.5V），通过检查说明IC1没有启动工作，造成⑤脚无驱动脉冲输出，使开关管Ql停振造成电源次级无输出电压。
顺查⑥脚外接相关元件，发现启动滤波电容C5(47μF/50V)已无容量，将其换成同规格的+105℃优质电解电容后，开关电源输出电压恢复正常。
在此需要说明的是，由于液晶显示器内工作时机内温度较高，所以不能采用CRT显示器中使用的普通+85℃的电解电容，否则即使是修好的液晶显示器也会是短命的。
