微处理器IC201的28脚输出的行同步信号经R263加到SAM9222G的1脚，经极性选择电路选择信号极性，再经同步信号处理电路后送到PLL1环路。在PLL1环路中行同步脉冲信号与振荡器产生的行振荡信号进行频率和相位比较，产生与相位差成正比的误差电流，经9脚外接的双时间滤波器R269、C265和R268、C264平滑为误差控制电压，用于控制振荡器的频率。当PLL1环路锁定后，行振荡器的频率与相位达到完全同步，行振荡器停止搜索，并将行振荡器的振荡频率被强制设置在一个固定频率上。
同步后的行频信号送到PLL2环路，而由行扫描输出电路产生的行逆程脉冲H FLB经R270加到SAM9222G的12脚，送到PLL2环路，与同步的行振荡脉冲进行相位比较后，产生误差信号经5脚外接的C262滤波获得直流控制电压，使得行同步信号与行逆程脉冲的相位准确，保证图像在显像管屏幕上正常的位置。最后，同步的行激励电压经缓冲放大后并由26脚输出，经Q261、Q262推挽放大后送到行激励电路。
2.行激励与行输出电路

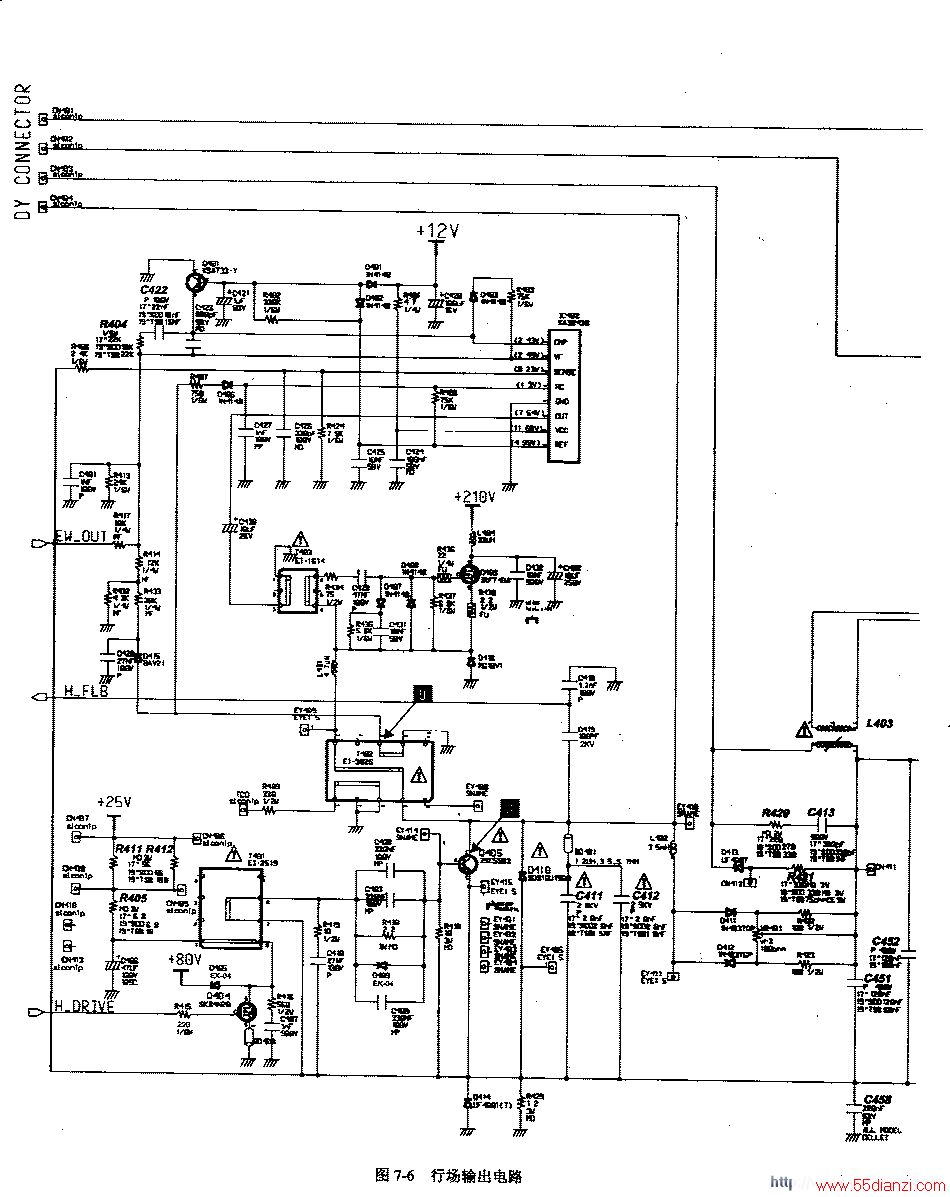

行激励与行输出电路参见图7-6所示的行场输出电路。
（见图7-5）由行场扫描电路SAM9222G的26脚输出的行激励脉冲H-OUT经Q261、Q262推挽放大，（见图7-6）通过R415加到行激励管Q404的栅极，控制Q404工作在开关状态。25V电压经R411、R405限流，再经C406滤波后，加到行激励管Q404的漏极，为行激励电路供电。Q404工作后，在其漏极上产生矩形脉冲。C407、R416构成的是阻尼电路，以免Q404截止期间因其漏极尖峰电压过高而损坏。
Q404漏极输出的矩形脉冲信号经行激励变压器T401耦合，在其次级绕组上感应出激励脉冲。
其次级绕组感应的脉冲电压经R410、D409、C403、C408、C409耦合，使行输出管Q405工作在开关状态。
该机采用普通型行输出电路。T402是“假行输出变压器”，连接器CN403、CN404接的是行偏转线圈H-DY，C411、C412是行逆程电容，D410是阻尼二极管。
3.行扫描电流非线性失真参见图7-6。
行偏转线圈、行输出管和阻尼管存在一定的内阻，随着行扫描电流，Iy的增大，Iy就会逐渐偏离直线，使行偏转线圈两端的电压下降，导致扫描到荧光屏右侧时的速度变慢，从而产生了右边压缩的现象，这种失真称为行扫描电流非线性失真。彩色显示器行线性失真的补偿方法是在偏转线圈回路中串接一只行线性补偿电感（磁饱和电感）。
（1）校正过程行线性校正电感L403次级绕组与行偏转线圈H-DY串联后，电路中总的感抗相当于L403与H-DY之和。当行偏转电流Iy较小期间，L403次级绕组的感抗较大，对电流阻的电流较大，在L403次级绕组上产生的压降较大，使行偏转线圈H-DY两端的电压保持一定值，使Iy按线性增大。随着，Iy增大，L403次级绕组的磁通饱和加强，使电感量下降，即L403次级绕组两端压降随着Iy增大而减小。当行偏转线圈H-DY两端产生的压降增大量与L403次级绕组两端减小量相当时，就可使H-DY两端的电压随电流作线性变化，从而校正了正程扫描后半段引起的非线性失真。
（2）动态校正动态校正的目的是校正显示器在不同行频时的非线性失真。当显示模式改变时，微处理器IC201的21脚输出的非线性校正控制信号的占空比发生变化，经R212、C207低通滤波后获得的直流控制电压发生变化。该电压加到IC403 （AN5451）4脚，使IC403的4脚输入的控制电压发生变化，经IC403放大和处理后，从IC403的7、8脚输出，加到L403的初级绕组，使校正电压L403初级绕组中的电流发生变化，改变了磁饱和电感磁芯磁饱和程度，从而改变L403的次级绕组的电感量，达到行线性调整随显示模式而改变的目的。
4.对称性失真校正电路
该显示器对称性水平几何失真包括枕形失真和梯形失真。这类失真相对于光栅中心是对称的。这些失真校正信号在SAM9222G内部产生，并通过24脚输出，失真的校正量可通过IIC总线进行控制。
该机的左右枕形失真和梯形失真校正是通过控制+B电压来实现的，参见图7-5和图7-6。
（1）枕形失真校正电路由SAM9222G的24脚输出的场频抛物波信号经R417送到二次电源控制电路IC402（KA3843B）的2脚，（误差反相输入），经IC402内控制电路处理后，使IC402的6脚输出的+B驱动电压被场频抛物波调制，最终使行偏转线圈中的行频锯齿波电流被调制成“桶状”波形，达到校正左右枕形失真的目的。
（2）梯形失真校正电路在SAM9222G内部设有梯形失真校正电路，由此电路产生场频锯齿波幅度、斜率及相位可调的包络调制信号，通过调节场频抛物波包络波形的对称性或不对称性，使光栅呈现矩形状，达到梯形失真校正的目的。也就是说，SAM9222G的24脚输出的场频抛物波是经过梯形校正电路处理的，所以可校正梯形失真。
在调整枕形、梯形失真校正量大小时，微处理器IC201利用I2C总线改变SAM9222G的24脚输出波形的幅度和斜率的大小，从而达到改变枕形、梯形校正量大小的目的。
5.行幅控制电路
对于采用DDD行输出电路的显示器，行幅调整是通过改变双阻尼管中点的直流电压的高低来实现的，而该机未采用DDD行输出电路，所以行幅调整是通过改变+B电压高低来实现的。
参见图7-5和图7-6。
当需要调整行幅时，微处理器IC201通过IIC总线控制SAM9222G的28脚输出行幅控制信号发生变化，由R272加到二次电源控制电路IC402 （KA3843B）的2脚（误差反相输入），经IC402内控制电路处理后，使IC402的6脚输出的+B驱动电压的占空比发生变化，导致+B电压的直流分量变化，达到行幅控制的目的。
6.行中心调整电路
行中心调整电路是指调节光栅在屏幕水平方向上的相对位置（调整行中心时，光栅和图像一起左右移动），行中心调整电路的原理是改变行扫描电流零点的位置，当扫描电流的正负峰值相等时，光栅就处在屏幕的正中位置。当扫描电流的零点位置发生变化，引起扫描电流的正负峰值不相等，就会使光栅的位置在屏幕上或左移或右移。
电路中，VR401是行中心调整电位器，调整VR401，可改变行扫描电流的零点位置，因此，达到行中心调整的目的。
7.行相位调整电路
行相位调整在SAM9222G内的PLLL1环路进行，它是通过改变行振荡信号与行同步信号的相 位来实现的。利用显示器面板上的功能键，选择行相位调整项目，可进行行相位的调整。具体工作过程是：当调整行相位时，微处理器IC201通过IIC总线加到行场扫描芯片SAM9222G的总线接口，通过控制行振荡信号与行同步信号的相位，可改变行激励脉冲的相位，达到调整行相位的目的。
