清华同方TGJ-7869A彩色显示器视频处理电路分析

引脚号 引脚名 功能 有信号电压(v) l R-OSD OSDR字符信号输入端 0(菜单显示时为0.2) 2 VCC1 供电端1 8.4 3 RI/P R基色信号输入端 2.5 4 R-CLAMPCAP 外接R钳位电容 6.1 5 GI/P G基色信号输入端 2.5 6 GND 接地端 O 7 G-CLAMPCAP 外接G钳位电容 6.2 8 BI/P B基色信号输入端 2.5 9 B-CLAMPCAP 外接B钳位电容 6.2 10 CONT 对比度控制信号输入端 3.5（可在0～4V调整） 11 CLAMP 钳位脉冲输入端 0.5 12 BDRIVE 亮平衡B信号增益控制端 1.6（可在0～4V变化） 13 BO/P B基色信号输出端 1.7 14 GDRIVE 亮平衡G信号增益控制端 1.7（可在0～4V变化） 15 GO/P G基色信号输出端 2 16 VCC2 供电端2 8.4 17 RDRIVE 亮平衡R信号增益控制端 1.9（可在0～4V变化） 18 RO/P R基色信号输出端 2.1 19 B-OSD OSDB字符信号输入端 0(菜单显示时为0.4) 20 G-OSD OSDG字符信号输入端 0(菜单显示时为0.3)

　　电脑主机输出的R、G、B三路模拟信号经连接器输入到视频信号处理电路板，其中，R基色信号经R804、C801送到LM1279N的3脚，G信号经R805、C802送到LM1279N的5脚。B信号经R806、C803送到LM1279N的8脚。经LM1279N放大后，R、G、B信号由l8、15、13脚输出。

　　微处理器IC101的33脚输出的行同步信号经Q710缓冲后从射极输出，加到LM1279N的11脚，作为视频钳位脉冲，使LM1279N内的钳位比较器工作，LM1279N的4、7、9脚外接的钳位电容C804、C805、C806两端开始建立电压，18、15、13脚有R、G、B信号输出。若11脚没有钳位脉冲输入，LM1279N的18、15、13脚将无R、G、B信号输出，使显像管黑屏。

　　二、视频输出电路
　　

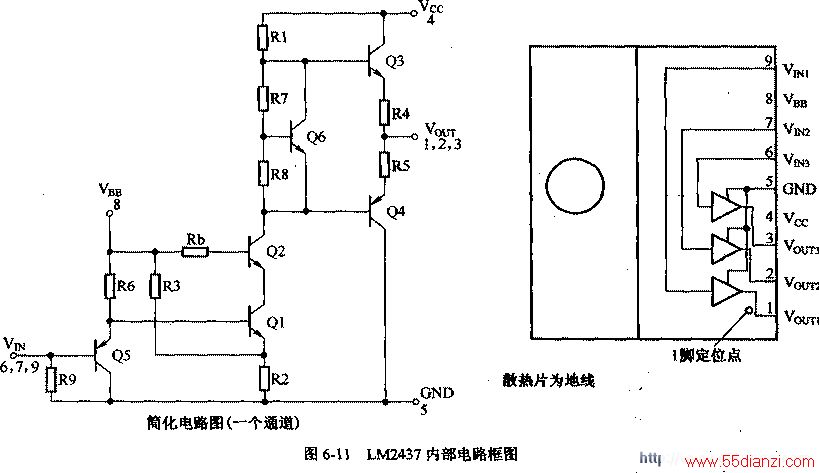

　　视频输出电路以IC802（LM2437）为核心构成。LM2437内部电路框图如图6-11所示，引脚功能及电压数据如表6-6所示。

引脚号 引脚名 功能 有信号电压(V) 1 Vout1 R输出 52.5 2 Vout2 B输出 57 3 Vout3 G输出 52.8 4 Vcc 供电 80 5 GND 接地 0 6 Vin3 G输入 2 7 Vin2 B输入 1.1 8 Vbb 偏置电源 8.6 9 Vin1 R输入 1.1

　　LM1279N的18、15、13脚输出的R、G、B信号分别加到LM2437的9、6、7脚，经LM2437放大后，分别由1、3、2脚输出R、G、B基色信号。经C828、C829、C830耦合到显像管的RK、GK、BK三个阴极。

　　L805、L806、L807用以提高画面高频质量。D808～D813为上下限幅二极管，是为了防止显像管打火损坏LM2437而设置的。SG802、SG804、SG805是放电器，其作用也是防止显像管打火带来的危害。

　　三、白平衡调整电路
　　
　　
　　1.暗平衡调整
　　
　　暗平衡调整是通过调整显像管RK、GK、BK的静态工作电压，使三个电子束的截止点移动到同一位置上，以确保屏幕低亮度时不偏色的。

　　当需要改变显像管RK阴极电位时，微处理器IC101的36脚输出RB脉宽调制信号占空比发生变化，经R149、C143平滑滤波后产生的控制电压变化，通过控制Q821、Q831的导通程度，进而控制了显像管的RK阴极电位。GK、BK阴极电位的调整过程不再分析。

　　方法技巧：

　　暗平衡无法通过菜单进行调整，要调整暗平衡，需进入工厂模式，另外，显示器的还有一些项目，如场S校正、场C校正、四角失真校正等调整项目，也需进入工厂模式后才能进行调整。

　　2.亮平衡调整

　　当需要改变R信号增益时，微处理器IC101的1脚输出的RD脉宽调制控制信号占空比发生变化，经R146、C140平滑滤波后，获得的控制电压发生变化，使加到LM1279N的17脚电压发生变化，对17脚内部的放大电路进行控制，使R信号的增益发生变化。G、B信号增益的调整过程不再分析。

　　四、对比度和ABL控制电路
　　
　　1.对比度控制电路
　　
　　对比度控制是通过控制R、G、B三基色信号的增益来实现的。当需要增大对比度时，微处理器IC101对比度控制端3脚输出的脉宽调制信号占空比增大，经R113、C109低通滤波后，获得的直流控制电压升高。该控制电压经R114、R115分压后，使输入到LM1279N的10脚电压的升高，控制LM1279N内部R、G、B放大器增益增大，使画面对比度得以增大。降低对比度时，控制过程相反。

　　2.ABL控制电路
　　
　　当画面亮度增大引起显像管束电流增大时，行输出变压器T402的13脚电位下降，导致LM1279N的10脚电位下降，控制内部R、G、B放大器的增益下降，使显像管束电流下降，避免了束电流过大带来的危害。

　　五、亮度控制和消亮点电路
　　
　　1.亮度控制电路行输出变压器T402的4脚上的脉冲电压经D707、D706、C713整流滤波，在C713两端得到-157V的负电压，当显示器工作时，Q705由于发射极电压始终高于基极电压，因此是始终导通的，这样，-157V负电压经R750、R715、Q705分压加到显像管的栅极G1，为显像管栅极提供正常工作所需的负压（约-12V）。

　　当需要改变亮度时，微处理器IC101亮度控制端2脚输出的脉宽调制冲的占空比发生变化，经R118、C110平滑滤波后，获得直流控制电压变化，通过控制Q705导通程度，进而控制了G1极电压的大小，达到了亮度控制的目的。将亮度调到最小时，实测G1极电压可下降到-32V，将亮度调到最大时，G1电压为-7V。

　　2.消亮点电路显示器关机后，Q705迅速截止，因此C713储存的负电压直接通过R750、R725加到显像管栅极G1上，由于这一负压很大，能够使电子束截止，消除了关机亮点。
　　
　　六、行场消隐电路
　　　　
　　1.行消隐电路

      行输出变压器T402的5脚输出的行逆程脉冲经Q708缓冲后加到LM1279N的11脚，使LM1279N的18脚、15脚、13脚在行逆程期间没有R、G、B视频信号输出，以免行逆程期间出现行回扫线。

    　2.场消隐电路
　　
　　场输出集成电路IC601 （TDA9302H）的3脚输出的场逆程脉冲，经D602削波后加到Q705的基极，经Q705倒相后从集电极输出，在场消隐期间，使加到显像管G1极的电压降低（更负）使屏幕景亮度下降，达到了消除场回扫线的目的。

　　七、视频静噪电路
　　
　　在开机瞬间或模式变换瞬间，微处理器IC101的20脚（MUTE）输出短暂的高电平，控制Q705截止，使G1极上的负压达到负的最大值，荧光屏上光栅消失，实现了视频静噪。

　　另外，当显示器处于节能状态时，IC101的20脚（MUTE）输出持续高电平，使显像管栅极Gl电压达到负向最大值，确保阴极冷却，避免出现关机亮点。

　　亮平衡是通过改变R、G、B基色信号的增益（信号幅度）来实现的，以确保高亮度时画面不偏色。
