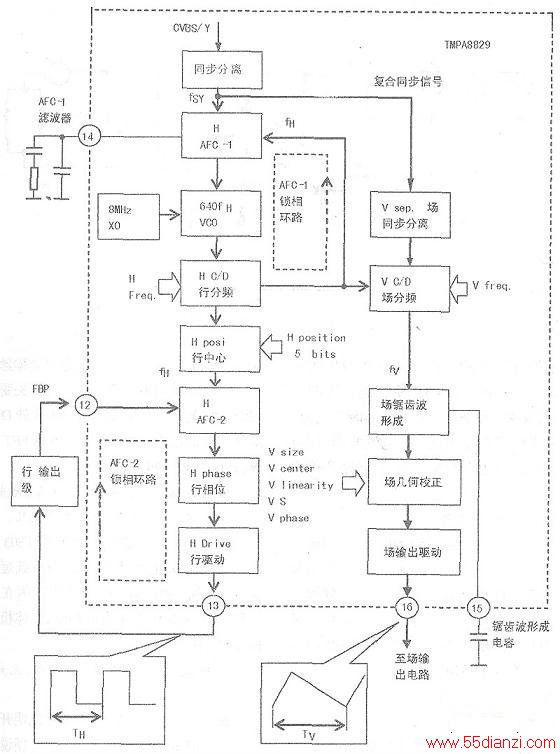

TMPA8829内置8MHz晶体振荡电路，除作为CPU的时钟信号，同时也作为VCO的基准参考频率，所以该VCO不需要外接晶振。
TMPA8829内部行VCO振荡产生振荡频率，经过HC/D进行行分频，取出行振荡频率信号，分两路输出：一路送入AFC1锁相环电路，将接收信号的行同步频率与本机行振荡频率比较，形成自动频率跟踪信号，保持频率同步；第二路送人AFC2电路。
沙堡脉冲从TMPA8829(12)脚输入到内部AFC2电路中，将行输出频率与本机振荡频率比较，形成自动频率跟踪信号，以保持行扫描同步，最后从(13)脚输出行振荡方波信号。
2．场扫描小信号处理电路
IC201内部同步分离电路采用幅度分离法，分离出复合同步信号送给场同步分离电路，由场同步分离中的积分电路取出场同步信号，再由VCO振荡电路产生场频，经VC/D场分频电路进行分频，产生出场同步脉冲（50Hz和60Hz），并且经分频电路内部处理实现50Hz与60Hz自动转换控制输出，以适用于PAL制式和NTSC制式的场频要求。
场同步信号分两路输出：一路经E/W东西枕校电路产生出抛物波脉冲，从IC201(28)脚输出，送到由Q404～Q406组成的枕形校正电路；第二路送入IC内部场锯齿波形成电路，在场激励脉冲fv的控制下，(15)脚外接电容快速充电、慢速放电，形成线性缓慢下降的锯齿波，再经锯齿波放大电路放六后，从(16)脚输出幅度约为3.5Vp-p的场锯齿波。
场扫描电路与行扫描电路不同，场扫摧锯齿波是在IC内形成的，而行扫描锯齿波是在lC外部由行管、行偏转线圈和逆程电容共同形成的。因此，对场偏转电流的非线性失真校正可以在IC内部进行。在TMPA8829内部，可通过IIC总线调整“VLinearity”（场线性校正）和“VScorrection”（场S校正）等项目，对光栅垂直方向的几何失真进行校正。
3．场输出级电路

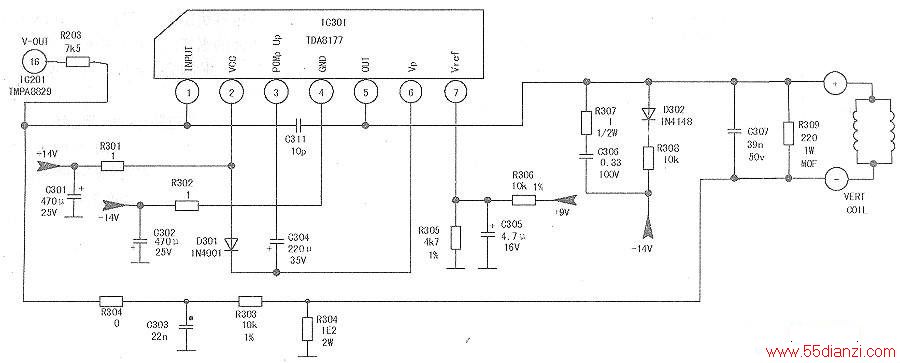

场扫描输出电路的主要功能产生场频50/60Hz锯齿波电压，供给场偏转线圈一个线性良好的锯齿波电流，形成水平方向线性增长的偏转磁场，控制电子束沿垂直方向扫描，在屏幕上形成线性良好的稳定光栅。本机场输出电路采用TDA8177作为场输出芯片，如下图所示。
TMPA8829第⑩脚输出场锯齿波，由R203直流耦合到TDA8177(IC301)①脚。
IC301②脚接+14V，④脚接-14V。内部功率放大器工作，将锯齿波放大后，从⑤脚输出正相场频锯齿波电流，加到场偏转线圈上，形成水平方向线性增长的偏转磁场，控制电子柬沿垂直方向扫描，在屏幕上形成光栅。
IC301①脚为回扫反向输入端，其信号送到IC内部回扫发生器电路中，连同③脚外接电容C304对逆程时间进行控制，使逆程时间减小，提高场同步的稳定性。当场中心有漂移时，可以改变R304～R306的值加强其稳定性。
4、行输出级电路
行输出电路的主要功能是给行偏转线圈提供线性良好的锯齿波电流，形成垂直方向线性增长的偏转磁场，控制电子束沿水平方向扫描，同时利用行逆程期间形成的脉冲电压，通过行逆程变压器形成高、中、低压，供给显像管阳极、栅极、聚焦极、灯丝，视放管集电极，场输出集成块及行AFC等电路。
行输出电路主要由行振荡、行激励、行输出三部分组成，如下图所示。
行振荡脉冲信号经R201加至行激励管Q401的b极；行激励管供电的12V电压经R403降压后通过T401的初级绕组加到Q401的c极。在行频开关脉冲的激励下，行激励变压器T401的次级输出行频开关脉冲，控制行输出管Q402的导通与截止。
行输出电路实际工作在双向开关状态，其中一个开关为行输出管，另一个开关为阻尼二极管D402、D403。在扫描正程前半段，阻尼二极管导通，形成线性增长的锯齿波电流；在行扫描正程后半段，行输出管Q402导通，电源电压给逆程变压器充电，也形成线性增长的锯齿波电流。在行扫描逆程期间，行输出管与阻尼二极管均截止，行逆程变压器在扫描正程后半段储存的能量与行逆程电容C404、C406等进行电磁能量交换，即LC串联谐振。利用逆程电容可以调整逆程时间（即逆程脉冲宽度）和逆程脉冲的大小，逆程电容容量增大，逆程时间增长，脉冲幅度减小，逆程电容容量减小，逆程时间减小，脉冲幅度增大。
该机行输出变压器型号为JF0501-21130。该行变在TCL多款彩电中均有使用，如UL12A、SY31、S22、Y22、US21、US221A、S12等机芯彩电中，可与BSC-0279Q、BSC-0278Q、BSC24-2668S、BSC-2634S、BSC-2636S、JF0510-19280、JF0510-3215等型行变直接互换，其引脚功能如下：①脚行管c极，②脚+B电压，④脚-14V，⑤脚+14V，⑥脚+39V（部分机未用，空），⑦脚AFC，⑧脚接地，⑨脚ABL，⑩脚+20V，(11)脚灯丝。
5．枕形校正电路

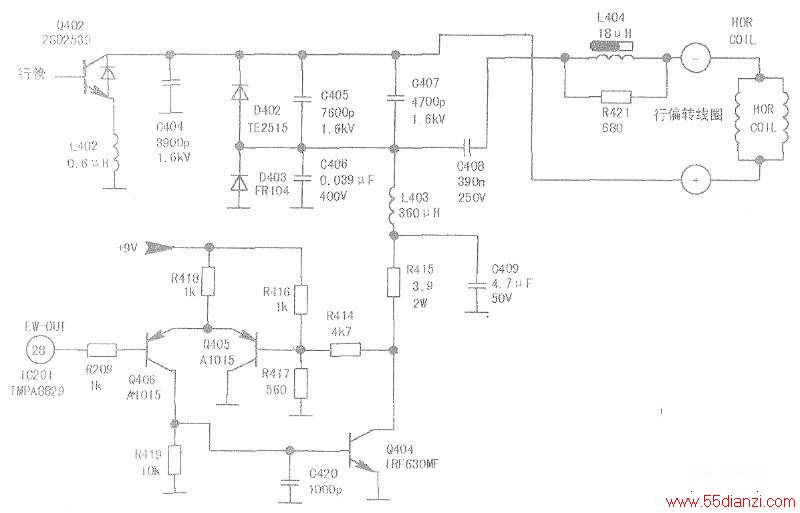

IC201(28)脚输出EW东西枕校抛物波，经R209加到Q406基极，如下图所示。
Q406和Q405组成差分放大电路，该电路有极佳的温度补偿特性。放大后的抛物波信号从反相端输出，送给驱动管Q404的基极，Q405基极为电压反馈输入端，经过电压反馈电路，输出信号的阻抗低且线性范围宽。Q404的c极输出带直流成分的抛物波，经R415、C409、L403加到阻尼二极管D402、D403上，被行扫描电流调制成下凹的调制电压，由于行管c极为等幅的行反峰脉冲，其直流电平为固定的+130V，当C409上端为下凹的场锯齿波电压时，C408（S校正电容）的两端电压则为上凸的场频抛物波，C408两端电压作为行偏转电流的供电电源，则通过阻尼二极管D402对流过偏转线圈的电流作上凸的场频抛物波调制，达到光栅的东西枕形校正目的。
延伸性失真的校正方法是在偏传线圈支路串入CS电容C408，使行偏置线圈与C408组成串联谐振，产生正弦形谐振电流，与锯齿形电流叠加形成S形电流波形，使电子束扫过屏幕边沿的速度减缓，光栅变得均匀。
