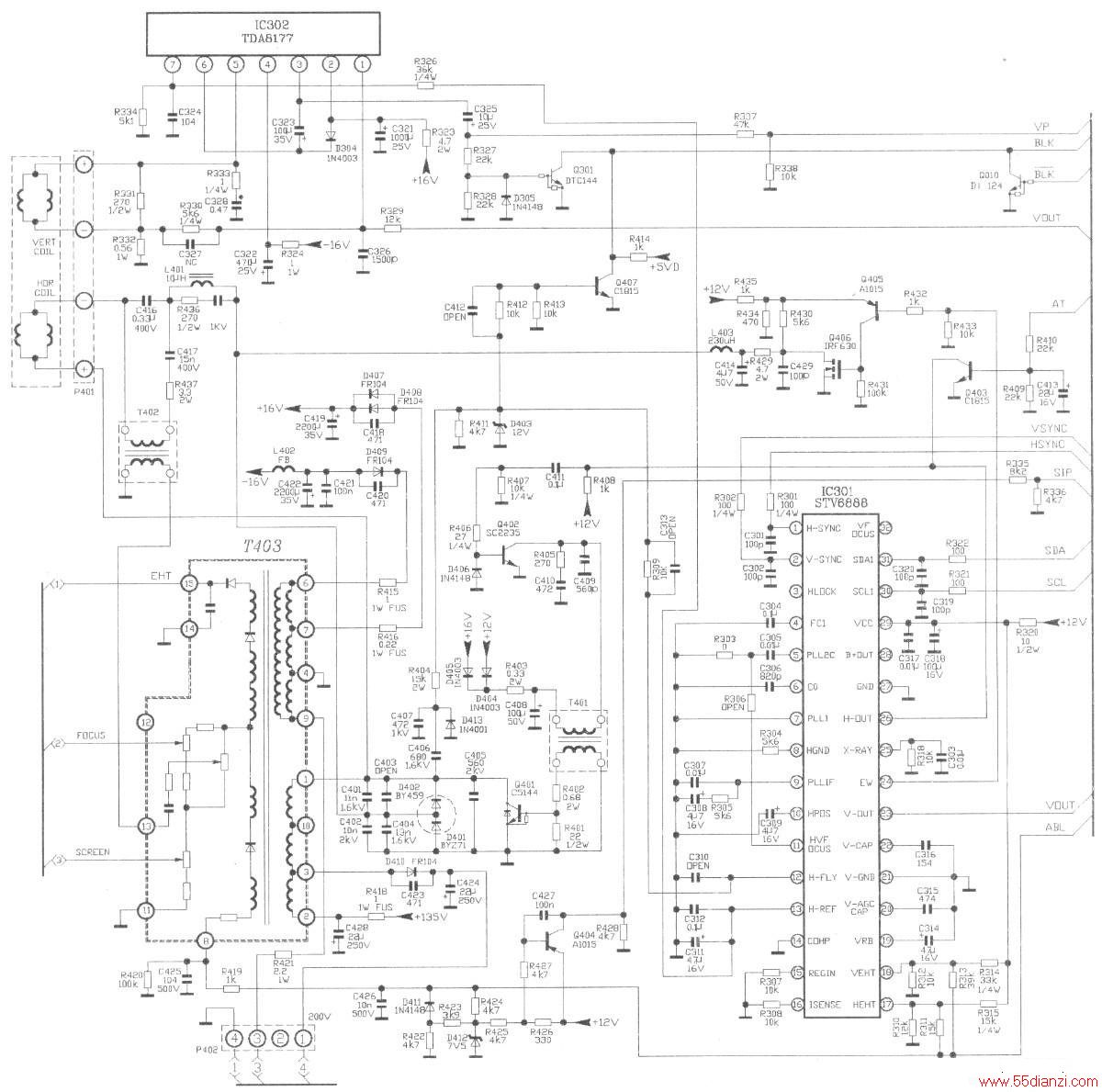

此机的扫描信号处理及行场输出电路主要由IC301来处理，如下图所示。STV6888是一个受总线控制的低电位偏转处理器，其行场几何失真调整校正可通过IIC总线调整。
【提示】偏转信号产生及处理电路STV6888可以使用TDA9118、TDA9116、TDA9111、STV9118进行代换，但要去掉STV6888(24)脚对地接的l0kΩ电阻，否则枕校调整范围可能异常。
由数字板过来的行同步信号从插座的(21)脚(HSYNC)进入主板，经电阻R301从①脚(H-I/P)进入IC301。该行同步信号经内部两级行PLL控制，相位及几何处理后，从(26)脚(H-OUT)输出行驱动脉冲，经电阻R407、R406分压后加到行推动管Q402的b极，控制行输出级工作。行输出还受音响状态控制，若电视工作在音响状态，CPU输出一个高电平的音响状态控制信号(AT)，从数字板插座的(24)脚进入主板，控制Q403导通，把行激励信号旁路到地，行输出截止。
IC301的(D脚(CO)和⑧脚(HGND)外接行振荡器定时元件，这两个元件和IC301内部的行VCO组成一个可自由运行的行频振荡器，在没有行同步信号输入的情况下也能输出一个稳定的行频激励信号。IC301的⑦脚(PLLl)和⑤脚(PLL2C)分别为第一和第二行PLL滤波端，外接滤波元件。IC301的(12)脚(H-FLY)为行反馈脉冲输入端，通过R404、R411、D403、C313引入行输出的逆程脉冲。
由数字板过来的场同步信号从插座的VSYNC进入主板，经电阻R302从②脚(V-SYNC)输入到1C301中，该同步信号经IC内部相位、几何校正和锯齿波形成等处理后，从(23)脚(V-OUT)输出一锯齿波，经电阻R329进入IC302(TDA8177)的内部，控制场输出级工作。IC301的(22)脚(V-CAP)为场锯齿波形成端，外接场锯齿波形成电容C316。IC301的(20)脚(V-AGC)为场幅自动控制端，外接AGC控制电容C315。
IC301内部EW发生器产生EW东西枕形抛物波脉冲，从IC301的(24)脚输出，该信号通过R432加到Q405的基极，经Q405、Q406放大后，经R429、L403加到C414上，形成场频抛物波电压去调制行扫描电流。
Q406的集电极输出带直流成分的抛物波，加到阻尼二极管D401、D402上，被行扫描电流调制成下凹的调制电压，由于行管集电极为等幅的行反峰脉冲，其直流电平是固定的135V，当C414上的电压为下凹的场锯齿波电压时，C416的两端电压则为上凸的抛物波，C416两端电压作为行偏转电流的供电电源，则通过阻尼二极管D409A对流过偏转线圈的电流作上凸的场频抛物波调制，达到光栅的东西枕形校正目的。
IC301的(18)脚(VEHT)为束流输入控制端，用于消除阳极高压对场幅的影响。束流信号通过R313和R314输入。IC301的(25)脚(X-RAY)为X射线保护输入端。
