爱好者在自制彩投中，其液晶屏多采用TFT东芝4”、卡西欧5.6”、爱普生6”、夏普5”。由于东芝4“屏小像素少，且为点状结构，在早期应用较多，现在使用量最大的是后三种液晶屏，这三种屏像素高达30多万，又是条状结构，其显示图像对比强烈，色彩鲜艳，透光率高，配合高质量解码信号驱动板，其制作出的投影机效果完全可达到甚至超过进口民用机的水平，所以受到广大爱好者的欢迎。
目前所见到的各种液晶屏基本都是二手货，其原来都是工作在N制状态，所以在使用前，要先通过调整及改制。首先要将其场频改为PAL制的50Hz或50/60Hz双场频制式。改制后与2218A板CZ11接口，可用遥控手机进行场频切换控制。当屏显字符显示为“制式1"“制式2”时为N制60Hz，当显示为“制式3”“制式4”时为P制50HzoN制与P制的行频也有差异，造成液晶屏在显示P制图像时画面偏移，要通过其微调内部行相位电位器解决。对于对比度调整，因为原来液晶屏对比度基本都偏淡，要适当增强，但更重要的是：要与所配套的信号驱动板配合后再作统一调整，这点很重要。有些爱好者在自制彩投时存在一个误区，即一味追求投影高对比、高亮度的效果，将液晶屏本身驱动板中对比度及亮度调得很大，结果适得其反，投影出来的图像画质并不理想。我们知道，液晶屏由于受自身物理特性的制约，其对比度动态范围较小，强对比信号容易使液晶屏阻塞失真，尤其是在显示较亮图像时，就会失去细节，缺乏层次，结果投影出的图像质量变得很差。实践经验证明：自制彩投要获得很好的图像画质，首先要使液晶屏显示的图像，要处在良好的对比度和亮度线性调整范围内，决不能将液晶屏与信号驱动板的对比度及亮度同时都调得很大。
这就是说，液晶屏在与信号驱动板配接时，其两者的对比度及亮度要互相配合调整，既要有足够的对比度和亮度，还要有良好的线性调整范围。而投影的高亮度和高对比度，是与投影机光路的设计、镜头及光源的种类有密切的关系。投影机的对比度和亮度是通过光源来体现的，光照流明值越大，投影图像的对比度及亮度才能提升，图像细节及层次才能充分反映出来，色彩才能鲜艳明亮。如果光照流明较小、且色温低，即使液晶屏质量和像素再高、信号驱动板有多么好，也肯定无法得到好的投影效果。所以，爱好者在自制投影时这个关系要搞清楚。
由于HG-2218A板输出的三基色信号驱动能力强，对比度和亮度调整范围大，可驱动所有模拟接口的液晶屏。爱普生6英寸、夏普5英寸超薄型液晶屏三基色信号输入属高阻抗输入，而卡西欧5.6英寸屏三基色信号输入端，由于分别接有75Ω匹配电阻而成为低阻抗输入，所以它们对三基色信号幅度要求是不相同的。2218A板配卡西欧5.6英寸屏可直接驱动，但如果直接配用爱普生6英寸和夏普5英寸屏时，就显得信号太强。所以必须要将信号分压衰减，否则，因液晶屏信号过载，会使图象及颜色产生失真，图象失去层次及细节，使图象效果反而变差。在HG-2218A板上已考虑到信号衰减问题，如果选用上述两种及其它高阻抗输入的液晶屏时，就必须要将这三只电阻安装，其阻值大小可根据图象对比度调整范围选取，一般约56-lOOΩ。
2218A板在与三种液晶屏配接时，先接收一个固定的标准彩色电子圆测试信号。先将2218A板对比度、亮度调至偏大位置，这时可根据液晶屏显示图像对比度的强弱及亮度的大小，再适当调整液晶屏内部的对比度、亮度微调电位器。总之要使2218A板的对比度、亮度要处在正常线性调整范围，不至于使液晶屏在显示高对比、高亮度图像时产生失真。

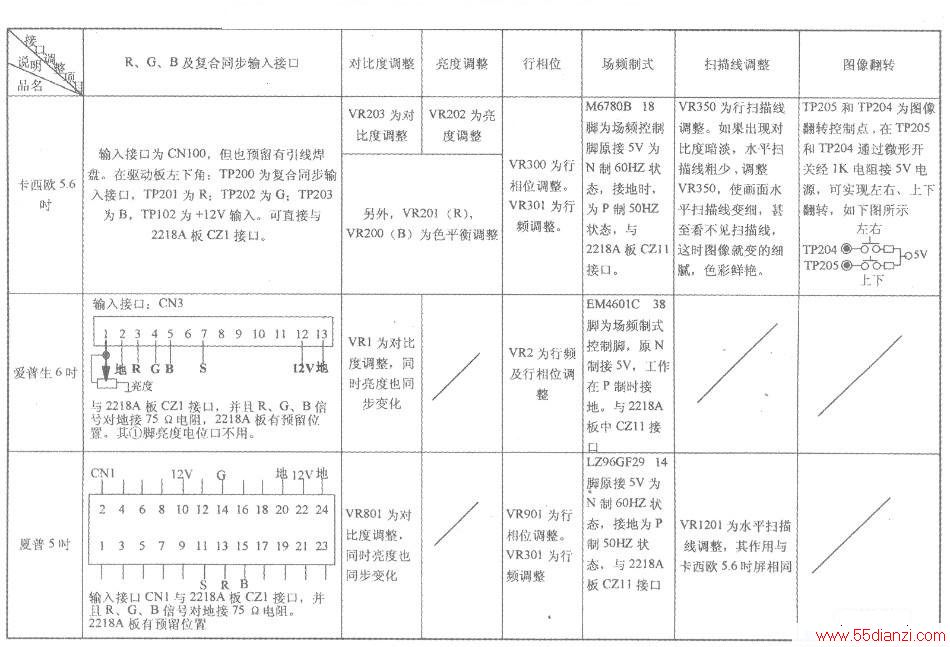

三种能用于作投影的液晶屏的调整、改制及与2218A板接口参看下表详细介绍。
