HG-2218A选用TDA8361／8362芯片是因为TDA8361／8362除能完成所有小信号处理、外围电路简单、带P/N制解码和多制式伴音解调免调试外，还具有如下优点：㈠该lC解码是基色输出，正好与模拟液晶屏可直接接口，且驱动能力强。㈡TDA8361除本身具备AV和S-VIDEO信号输入接口外，还具有外部R、G、B信号插入功能（即屏显接口），这对扩展色差分量信号和基色分量信号输入接口提供必要条件。㈢TDA8362视频通道有8MHz带宽，这对改善图像清晰度提供基本条件。㈣更具有特色的是，TDA8362在视频解码和亮度处理上有着极其优良的特点，首先取消了传统解码必须用的、且体积较大的亮度延时线和色度延时线，改用技术先进的全集成化iH色度延时线，其解码两色差信号幅度平衡及相位等自动调整，不需人为进行干预，再与其内部色度带通滤波器和陷波器电路相配合，其亮度、色度的延迟时间和色度带通滤波器的带宽会自动校准在最佳状态。彻底消除了传统方式解码器存在的彩色爬行及串色干扰问题。㈤TDA8361内部还具有所谓高质量亮度信号峰化电路，即对亮度信号进行轮廓校正处理。
可以改善大屏幕显示的图像画质，尤其是可消除大屏幕投影显示时随之带来的“孔澜效应”影响，以提高图像清晰度和图像边缘锐度，这一点对于液晶投影来说也是非常重要不可缺少的功能。通过上述可看出，TDA8361/8362是目前业余自制彩投比较理想的处理芯片。实践也证明，用TDA8361/8362组装的液晶投影信号驱动板无论是在图像画质上，还是在图像颜色上，是其它简单的视频处理板无法比拟的。表现在大屏幕显示时图像细节清晰，解晰度高，层次分明，画面细腻自然，轮廓校正效果明显，完全没有因轮廓较正而使图像边缘呈现生硬感或有重影的现象，也克服了一般视频板在显示大画面图像时，其图像边缘模糊锐度不足的问题。在彩色方面，其表现为色彩绚丽丰富，色调纯正，着色准确，彩色信噪比高，完全消除了其它色解码电路存在的爬行和色彩镶边的现象。HG-2218A板可接收L、H、U及全增补的频道节目。可P/N制解码，制式自动识别，自动转换。

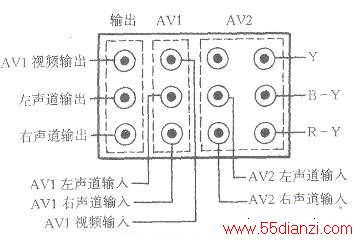

不但可输入常规的AV和S信号，还可输入DVD高清晰的色差分量信号。这是自制彩投实现图像高画质很重要的接口，因为DVD现在绝大多数都有这个信号输出接口。在遥控方面，具有控制功能齐全、操作简便的特点，可存储90套电视节目，具有自动搜索存台、多个模拟量控制、TV/AV切换、直流关机、定时关机、无信号自动关机及液晶场频遥控切换功能。与之配套的AV输入端子板，除可输入上述的AV(或一路“S”，“S”插入优先)和色差分量信号外，还可输入两路双声道立体声音频信号，其端子板各端子口信号输入定义示意如下图所示。2218A板的手控键盘为一体化薄膜键盘开关面板，只需将面板粘贴在机箱合适部位即可。
