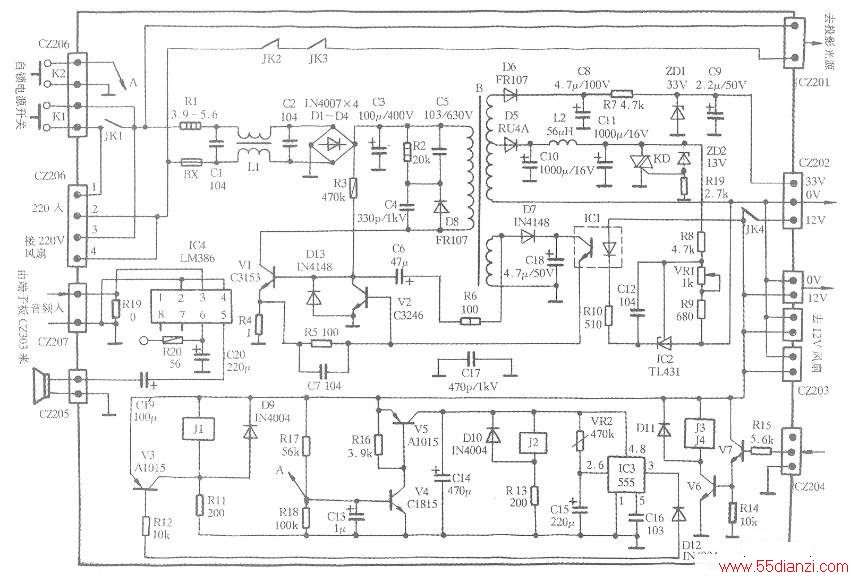

业余自制彩投的HG-DY01电源板和HC -2218信号驱动板。其电源板,电路如下图所示,其电源电路采用开关电源,不但革除了笨重的变压器,还集AC220V延迟关断、遥控暂停、伴音监听功放为一体,其尺寸为16cm x9cm。电源板结构小巧紧凑,重量轻,稳压范围宽,不但可与2218A信号板配套使用,还可与其它信号处理板组装的投影机配套。
从图中可以看出,AC220V由C2206(1X2)输入,如果将电源开关Kl处于闭合状态,那么220V市电通过BX、Rl及由Cl、Ll、C2组成的电源滤波器经Dl-D4整流、C3滤波,其输出的+300V加到开关变压器B的初级一端,Vl为开关管、V2为分流管、IC1为光耦器,由IC2及VR1、R8、R9组成电压误差取样电路,将所取得的电压误差信号通过IC1隔离传输到V2分流管B极。
这是比较典型的开关电源电路,电子报刊多有介绍,这里不再详细说明其工作原理。开关变压器次级整流输出的12V经JK4常闭触点和33V调谐电压通过C2202输出,送到2218A信号板中的C29,提供12V和高频头调谐选台用的33V。C2203有三组12V输出端,可用于12V的排风扇及其它方面的供电。
电源板中监听功放电路比较简单,音频信号由端子板音频输出经衰减后,送入C22070 C2205接监听喇叭。
