高频头的电路结构

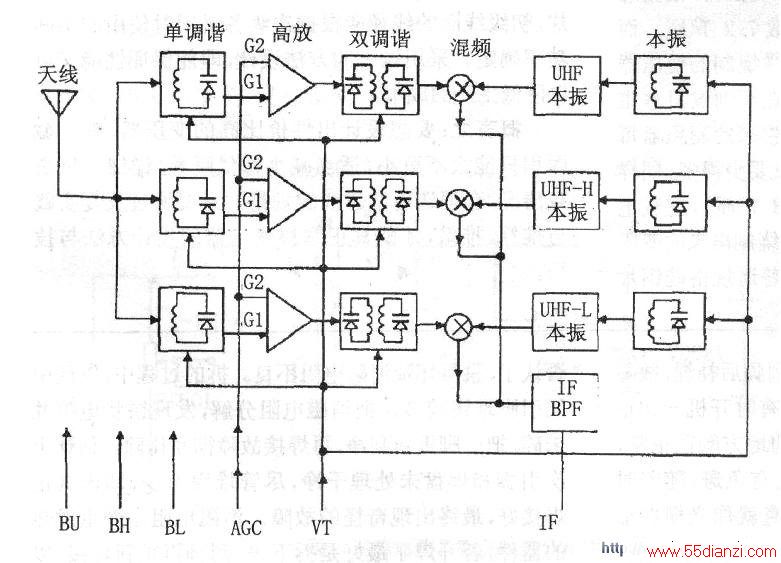

　　高频头的电路结构如下图所示。由于受压控变容二极管容量变化范围的限制，我国将TV分为三个频段：高(UHF)、中(VHF-H)和低(VHF-L)频段。电路包含：三套独立的高放（包括输入调谐电路、高频放大器和输出调谐器）、本机振荡器、混（变）频器和前置中频BPF等电路。由频段开关选择切换：输入回路单调谐，Q质低，带宽约12MHz;输出回路双调谐，矩形系数好，带宽约12MHz;双栅场效应低噪声放大管，Gl为TVRF信号输入端，G2是放大器增益控制端，电压高时增益大，最大增益约20dB。增益大有利于在接收小信号的TV时提高整机的信噪比，接收灵敏度好。由于我国TV中频规定38MHz，在输入／输出回路与本振统调情况下，本振频率始终比RF信号频率高38MHz。混频器如同模拟乘法器，两个不同频率的信号相乘将产生“和频”和“差频”信号，其中“差频’就是所指的中频TV信号。“和频’将被中频带通滤波器滤除。由于本振的频率稳定度较差，因此中频信号时常偏离38MHz，形成“跑台”的故障现象。
